插入截面轮廓 - 点到点

接下来,添加角撑。

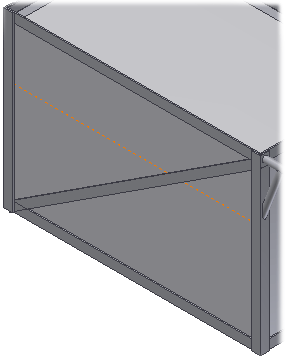

  1. 重新确定模型视图方向,如图所示。
  2. 在功能区上,单击 “设计”选项卡 “结构件”面板 “插入结构件”
  3. “族”菜单中选择“DIN 59 370 S 角钢”
  4. 从“大小”菜单中选择“S 35 x 5”。
  5. 选择“在点之间插入结构件”选项。
  6. 选择起点。该点是骨架模型的拐角顶点。
  7. 选择结束点。
  8. 设置方向指示器,如图所示。
    在“竖直偏移”字段中输入 -5 mm
  9. 在“水平偏移”字段中输入 0.00 mm
  10. 在“角度”字段中输入 0.00 deg
  11. 单击“应用”。
  12. 使用此程序在另一侧添加另一个角撑。将角度值更改为 180.00 deg,然后单击“镜像结构件”命令。
  13. 完成后单击“取消”
