切割截面轮廓 - 修剪支承

最后，我们修剪支承以满足竖直的结构件。

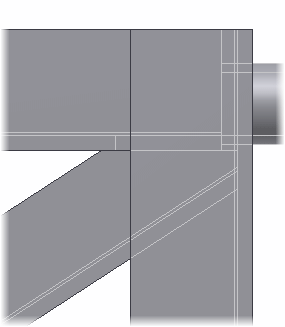

1. 关闭 frame_generator_hybrid:1 的可见性，然后设定模型视图的方向，如图所示。

2. 在功能区上，单击 “设计”选项卡 “结构件”面板 “修剪/延伸” 。
3. 选择角撑。
4. 单击“面”命令，然后选择剖切面。

5. 单击“应用”。
6. 再次选择角撑。
7. 单击“面”命令。
8. 选择剖切面。

9. 单击“应用”。

10. 如果您愿意，可对支架的其他端点重复此程序。
