镜像三维草图几何图元

使用“三维草图”选项卡上的“镜像”命令相对于平面镜像三维草图几何图元。

首先，使用“三维草图”选项卡上的命令创建要镜像的几何图元。

1. 在功能区上，单击 “三维草图”选项卡 “阵列”面板 “镜像” .
2. 选择要镜像的几何图元。
3. 在对话框中单击“镜像平面”，或单击鼠标右键，然后选择“继续”。
4. 选择镜像平面。
5. 单击对话框中的“应用”以镜像草图。

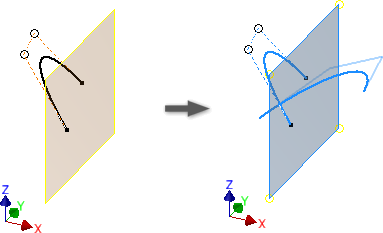

草图几何图元将相对于选定的镜像平面进行镜像。对称约束会自动在镜像的几何图元中应用。您可以在镜像某些线段后进行对其进行删除或编辑，其余线段仍然保持对称。

注： 镜像了表达式曲线和包含的几何图元后，将创建一个主/从属关系。源几何图元将驱动镜像的几何图元。
