在练习的下一部分中，我们将创建要在放样操作中使用的轨道或“导向曲线”。
- 调整零件方向，以便较窄的一端朝向您，如下图所示。
-
在零件较窄一端的指示面上新建草图。 -
启动“样条曲线”命令，然后绘制一条从投影竖直线中点到零件中点上方某一点的样条曲线。将最后一个点放置在处于相对位置的投影竖直线的端点处。双击最后一个点来创建样条曲线。 - 从关联菜单中选择“完毕”或按 Escape 键来完成样条曲线命令。
-
在中间拟合点和投影线的中点之间放置竖直约束。 - 放置从顶边中点到中间拟合点的 7 mm 尺寸。
- 从关联菜单中选择“完毕”或按 Escape 键来完成尺寸命令。
-

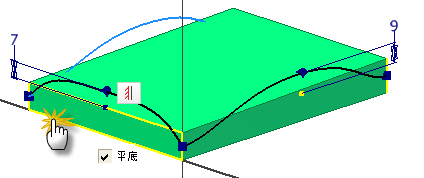

在中间的拟合点上单击鼠标右键，然后从关联菜单中选择“平直”。现在样条曲线中间段的曲率为零。虽然本练习中不要求，但是您可以向控制柄应用无单位尺寸来延伸平直段的长度。
-
完成草图。 - 保存文件。
