将 Belden 电缆敷设到单条线束段中。
- 从 Cable & Harness 子文件夹中打开 Enclosure_Assembly.iam。该文件与您在上一个教程中使用的部件相同。
- 激活“线束部件 2”。
-
在功能区，单击
“三维布线”选项卡
“布线”面板
“布线”

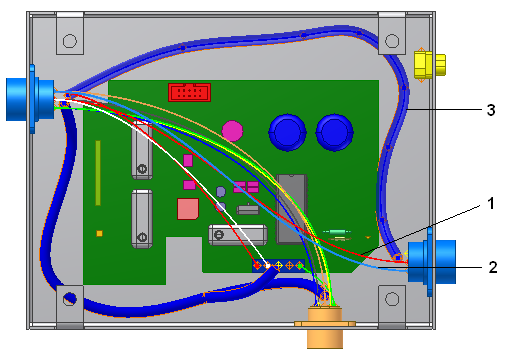

。 - 在图形窗口中，选择一条电缆导线（1 或 2）进行敷设。
- 选中“单条线束段 (手动)”复选框。
- 选择“第一条线束段”按钮，按以上所示在图形窗口中选择“线束段 (3)”，然后单击“确定”。

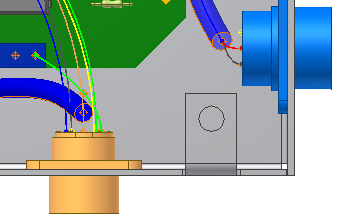

将立即敷设这两条电缆导线，因为这两条导线表示一条电缆。并会自动更新电缆长度和束径。
注： 所有电缆线将一同进行布线或取消布线，并必须在线束部件中采取同一路径（即沿相同的线束段进行布线）。 - 保存线束部件。
