选择一条导线，将其手动敷设到多条线束段中。
- 双击“线束部件 1”将其激活。
-
在功能区，单击
“三维布线”选项卡
“布线”面板
“布线”
。 - 在图形窗口中，单击图中所示的导线 (1)。
在浏览器中，该导线命名为“导线 1”。
在“布线”对话框中，“导线”按钮将由红色变为白色，以指明导线选择已完成。

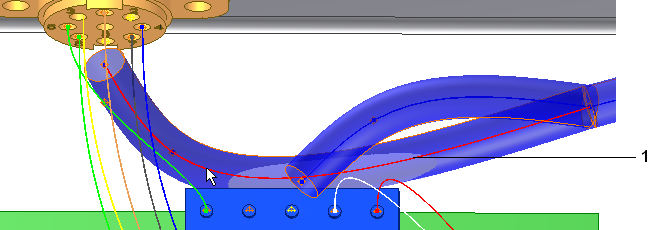

- 单击“第一条线束段”按钮，然后单击下图中所示的第一条线束段 (1)。
“第一条线束段”按钮的颜色发生变化，“最后一条线束段”按钮被按下。

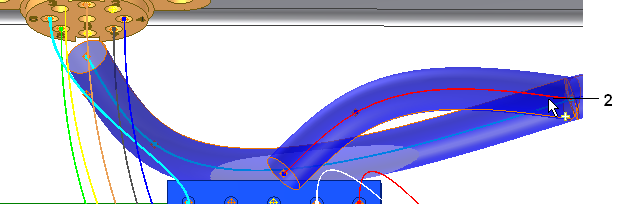

- 在图形窗口中，单击分支线束段 (2)，然后单击“确定”。

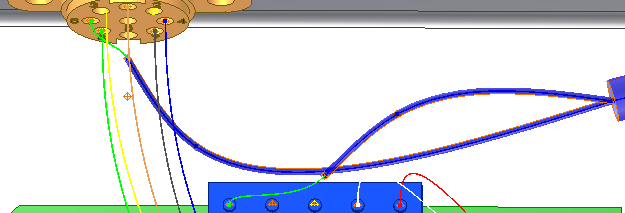

导线将被敷设到主线束段中，并敷设到分支之外。线束段直径和导线长度将自动计算。
