导入运动仿真运动载荷

使用“运动载荷分析”选项导入运动仿真环境中创建的基于引用的运动载荷。只有为唯一实体且满足以下条件的零件能有效参与运动载荷转移：

运动载荷条件

• 零件必须没有焊接到其他零件上。
• 仅顶级零件引用和柔性子部件可作为“导出到 FEA”的候选项。“导出到 FEA”是在运动仿真环境中完成的。
• 分析仅限于对运动仿真中指定的单个零件引用和单个时间点。其他实体将自动排除。所有的边界条件都是从运动仿真中导入的。
• 时间点以秒来表示。包含前导零。在极端情况下可能会使用科学记数法。
• 可以将多个仿真设置为参考相同引用和使用相同时间点。
• 执行隔离应力分析仿真时要考虑部件特征。

不完整定义消息

• 如果选中了“运动载荷分析”选项，且未指定任何零部件，则将提示您选择零部件。
• 如果尚未指定任何时间点，则下拉列表将显示“未选中时间点”。
• 如果在运动仿真更新过程中，指定的零部件所定义的面不充足，则将从导出列表中删除引用。系统将提示您选择新零件或完成运动仿真中的载荷定义。

首先从运动仿真环境中导出载荷。然后，在应力分析环境中指定要包含在仿真中的运动载荷。为每个零件单独导出运动载荷。

分析部件中零件的运动载荷的步骤：

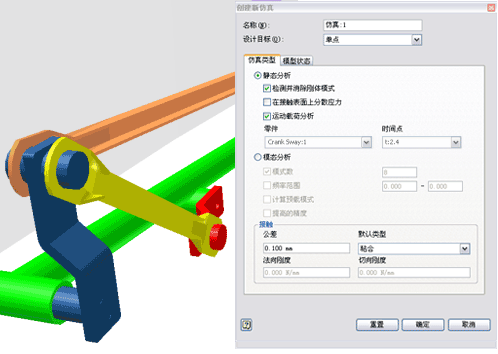

对于新仿真 在功能区上，单击 “应力分析”选项卡 “管理”面板 “创建分析” 。将显示“仿真特性”对话框。 在“仿真类型”选项卡上，选中“运动载荷分析”选项。将启用其他控件。 从可用列表中选择零件。 从时间点列表中选择时间点。该列表为运动仿真中所生成的时间点。 单击“确定”。为选定的零部件创建新仿真。浏览器中“载荷”文件夹填充着与该引用相关的所有相应载荷。 完成仿真定义 运行仿真。

对于现有仿真 在仿真浏览器节点上单击鼠标右键，并单击“编辑分析特性”。 在“仿真类型”选项卡上，选中“运动载荷分析”选项。将启用其他控件。 从可用列表中选择零件。 从时间点列表中选择时间点。 单击“确定”。 按顺序进行任意的仿真参数修改。 运行仿真。
