旋转工程视图

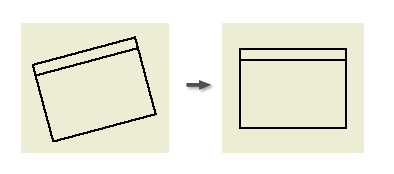

若要旋转工程视图，请选择一条模型边，然后将边旋转指定角度，或者旋转至竖直或水平位置。不能旋转具有从属剖视图或斜视图的视图。

1. 在要旋转的视图上单击鼠标右键，然后从菜单中选择“旋转”。“旋转视图”对话框将显示。
2. 按边旋转视图的步骤：
   • 从“由”列表中选择“边”。
   • 在工程视图中选择一条边。
   • 选择“水平”可以使所选边水平，选择“竖直”可以使所选边竖直。
3. 按角度旋转视图的步骤：
   • 从“旋转视图依据”列表中选择“绝对角度”或“相对角度”。
     注： “绝对角度”选项将相对图纸的坐标系将视图旋转指定角度。“相对角度”将根据视图的目前方向按指定角度旋转视图。
   • 输入要使所选视图旋转的角度。
   • 选择视图旋转的方向。
4. 指定是否旋转从属视图：
   • 选择“旋转视图”以仅旋转选定视图。子视图将保持原始方向。
   • 选择“旋转照相机”可将旋转动作传播给所有从属视图。
5. 单击“确定”关闭对话框。如果出现通知您从属视图旋转的消息框，请单击其中的“确定”。

从属视图的旋转

默认情况下，父视图及其子视图保持相同的方向。当旋转父视图时，可以保持或断开从属视图的对齐。旋转子视图时，子视图方向将独立于父视图。

提示： “工程视图”对话框中显示的一个选项可控制子视图的方向继承。若要更改设置，请双击子视图，以显示“工程视图”对话框。然后打开“显示选项”选项卡，选择或清除“根据基础视图定向”选项。

演示如何旋转工程视图

演示如何创建受约束的草图并随草图旋转视图
