使用光栅视图

光栅视图使您能够在工程视图的精确计算完成之前查看工程图或创建工程图标注。

在图形窗口中将使用绿色的拐角图示符标记光栅视图，在浏览器中则使用特殊图标来标记。如果将光标放置在光栅视图图标上，将显示一个工具提示，其中显示精确计算的进度。

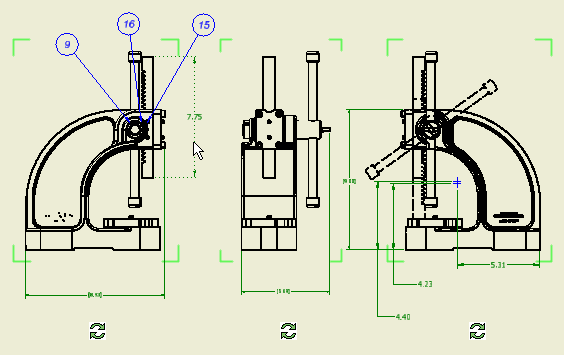

计算精确视图时，您可以标注光栅视图。例如，您可以：

演示如何使用光栅视图

注：您可以在“应用程序选项”对话框的“工程图”选项卡上控制对光栅视图的使用。选择“启用后台更新”选项可显示光栅视图。清除“启用后台更新”复选框可跳过光栅视图的显示，并等待所有视图的精确计算都完成。

相切模型边	始终显示在光栅视图中。无法编辑其特性或可见性。
干涉边	从不显示在光栅视图中。
参考零件	其几何图元在光栅视图中可能不完整。
孔参数表	视图和特征选项不适用于光栅视图。
螺纹标注	螺纹特征不会显示在光栅视图中。在视图转为精确视图后，新的或现有的螺纹注释将附着到螺纹特征上。
打印	如果工程图中包含光栅视图，则可以打印当前视图、等待所有视图均转为精确视图或取消打印。提示：我们建议不要打印光栅视图，因为打印的光栅视图上的几何图元可能不同于精确视图。
导出为 AutoCAD DWG、DWF、DXF 或 PDF 格式	对于使用光栅视图的工程图，无法完成此命令。如果视图计算正在进行，将显示一个进度条。您可以等到计算完成，或取消导出。
保存并关闭	可以保存并关闭包含光栅视图的工程图。重新打开时，光栅视图会自动重新进行精确计算。

精确工程视图是在后台计算的。视图计算完成之前，每个光栅视图都对应有一个单独的进程在运行。

计算终止后，光栅视图会自动转为精确视图。精确视图几何图元将显示，绿色拐角图示符将从图形窗口中消失。在浏览器中，光栅视图图标将替换为常规的工程视图图标。

精确工程视图将使用模型中的信息。如果模型不可用或工程图处于延时模式，则计算将推迟，光栅视图也不会转为精确视图。
