取消敷设电缆。与同一电缆关联的所有电缆导线都将一同取消敷设。
- 激活“线束部件 2”。
-
在功能区，单击
“三维布线”选项卡
“布线”面板
“取消布线”
。 - 确认清除了“所有导线”和“所有线束段”复选框。

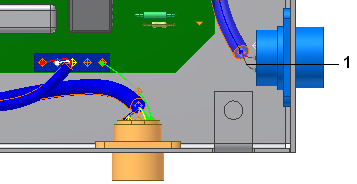

- 确保选中了“导线”按钮，然后在图形窗口中选择黑色电缆导线 (1) 作为要取消敷设的电缆导线。
在浏览器中，该电缆线被标记为 Cable1:1。
- 单击“线束段”按钮，然后在图形窗口中单击两个蓝色接头（零件 360575:1 和零件 360575:2）之间的线束段。
- 单击“确定”。
电缆中的这两条导线都将返回取消布线状态。
