在本主题中，您将定义 Exp-Mobile Top 和 Exp-Mobile Bottom 零部件的浇口位置。
- 在功能区中，单击“模具布局”选项卡 >“流道和通道”面板 >“浇口位置”
。 - 选择下图中所示的模型，以满足“浇口位置”对话框中的“塑料零件”选择。

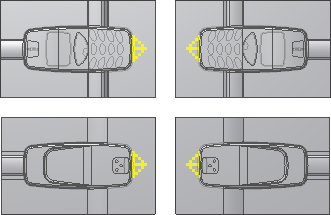

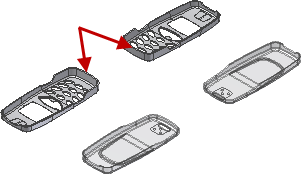

- Exp-Mobile Top 模型的两个实例都可用于指定浇口位置。旋转模型以使其与下图一致。我们将在每个标注的区域中创建一个浇口位置。
- 放大以显示下图中所示的 Exp-Mobile Top 模型的末端。选择薄平面中心附近的一点，以满足“位置”选择。
在该面上进行选择会将浇口位置约束到该面。该面上的浇口位置最初定义为您选定的点。可以在“浇口位置”对话框中指定准确的 U 和 V 值，来更改此位置。
- 在“浇口位置”对话框的“值”字段中，输入以下内容：
- 位置 U = 0.5
- 位置 V = 0.09
- 确保选中“复制到所有成腔”。这会将此浇口位置复制到所有阵列元素。单击“应用”，在两个实例上创建浇口位置。
- 在“文件命名”对话框中，单击“确定”，以接受默认值。
- 单击“塑料零件”零件选择器。

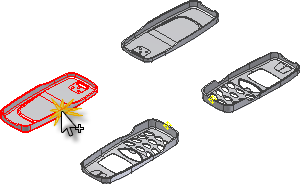

- 选择 Exp-Mobile Bottom 零部件，如下图所示。
- 缩放到下图中所示的 Exp-Mobile Bottom 模型的区域。选择较低面中心附近的一点，以满足“位置”。
- 在“浇口位置”对话框的“值”字段中，输入以下内容：
- 位置 U = 0.5
- 位置 V = 0.04
- 确保选中“复制到所有成腔”。这会将此浇口位置复制到所有阵列元素。单击“应用”，在两个实例上创建浇口位置。
- 单击“完毕”完成该命令。
- 这些点将显示在所有模型的模具部件中，并且“浇口位置”将显示在浏览器中的每个父零件下。
