可以更改视图的打断样式、显示、间隙、符号数、位置和通过打断所去掉的零部件视图量。

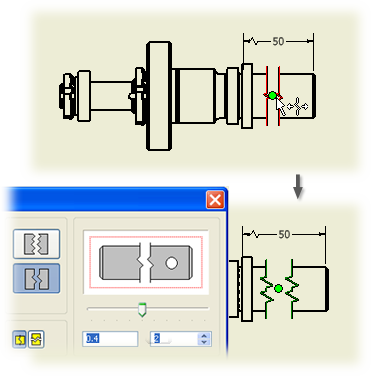

编辑符号的打断样式、显示、间隙或数量
- 在图形窗口中，选择打断线，单击鼠标右键，然后选择“编辑打断”。
- 更改对话框中的任意选项，然后单击“确定”。
注： 不能编辑打断的方向。要修改打断的方向，请删除打断，然后使用新的方向重新放置打断。
编辑通过打断而去掉的零部件视图的位置和数量
- 选择视图打断以亮显打断线。
- 拖动打断线以更改打断位置。
- 拖动其中任何一条打断线来增加或减少去掉的零部件视图量。将打断线从初始视图的打断位置移走，会增加去掉零部件的视图量。向初始视图打断位置移动打断线，会减少去掉的零部件视图量。
注： 可以选择一对或一组打断来同时移动。
编辑尺寸线打断的位置
- 选择打断的尺寸线。
- 将打断尺寸线操纵器拖到适当位置。
编辑尺寸线打断的可见性
- 选择打断的尺寸线。
- 拖动打断的尺寸线打断，以便使用尺寸文本隐藏打断。也可以拖动尺寸文本来覆盖打断。
编辑视图打断所隐藏的标注符号的可见性
附着到被打断删除的区域的标注符号处于隐藏状态。
- 选择视图打断。
- 拖动打断位置或减少去掉打断的量以显示标注符号。
- 修改标注符号的位置。
