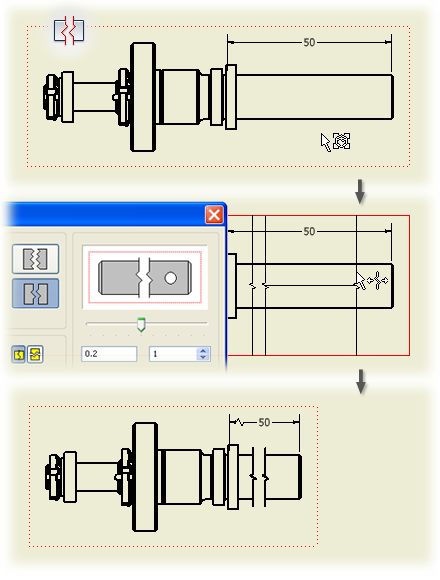

当零部件视图超出工程图的长度，而调整零部件比例以适合工程图会使零部件视图变得过小时，您可以 打断视图 。
当零部件视图包含大范围难以描述的几何图形时，也可以打断视图。例如，可能必须标注一个轴的两端，但是此轴的中间部分是无特征的。视图打断可以应用于零部件长度的任何地方。也可以在单个工程视图中使用多个打断。
对于穿过视图打断的尺寸线，如果其两点在由于打断而被删除的区域之外，则使用打断符号来修饰这些尺寸线以与视图打断线匹配。对于穿过打断视图的尺寸，如果其一点或两点在由于打断而被删除的区域中，则这些尺寸将隐藏起来。
您也可以使用具有打断特征的视图来创建其他视图。例如，可以使用投影的打断视图创建打断剖视图。
注： 可以在一个对话框进程中为视图添加一个打断。若要向同一视图添加多个打断，您必须为每个打断激活“打断”对话框。
可以打断的视图
断开视图是通过修改已建立的工程视图来创建的。
- 零件视图
- 装配视图
- 投影视图
- 等轴测视图
- 剖视图
- 局部视图
- 切片操作
打断继承
- 您可以将打断操作扩展到父视图。创建打断时，请选择“扩展到父视图”选项。
- 对于正交投影，如果视图投影方向与打断线平行，则默认情况下子视图将继承打断。
- 子等轴测投影视图也支持打断继承，但默认情况下不会继承中断。
提示： 若要打开或关闭打断继承，请在视图上单击鼠标右键，然后选择“编辑视图”。打开“工程视图”对话框中的“显示选项”选项卡，并在“剖切继承”部分中选择“打断”选项。
