分割表

您可以拆分明细栏、孔参数表、修订表或常规表。

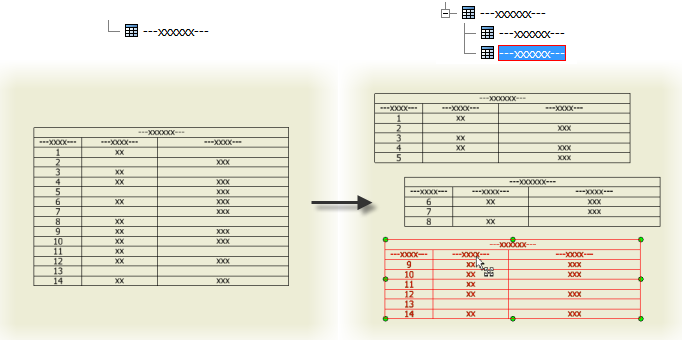

  1. 若要定义拆分线,请在表行中的文本上单击鼠标右键。
  2. 在菜单中,单击“表”“拆分表”。

    该表将拆分为两个片段。在浏览器中,新的表片段会显示为父表的一个子项。

提示: 若要取消表拆分,请在表片段上单击鼠标右键,然后单击“合并表”。所有片段将合并到父表中。

移动表片段

将表片段拖动到工程图纸上的所需位置。表的所有片段必须放置在相同的工程图纸中。

编辑表片段

若要通过一个步骤编辑所有表片段的特性,请编辑父片段。保存编辑后,拆分表的所有片段均会继承所做的更改。

若要更改特定子片段的特性,请编辑该片段。在合并表之前,应用于子片段的所有特性替代均将被保留。
