然后，在盖子的外侧创建圆边。您可以参考现有的尺寸来确定圆角的半径，如同创建基础拉伸所执行的操作。
- 在模型浏览器中，单击“拉伸1”旁边的展开/收拢符号。
- 在“草图1”上单击鼠标右键以显示应用于当前选择的命令菜单，然后选择“可见性”。

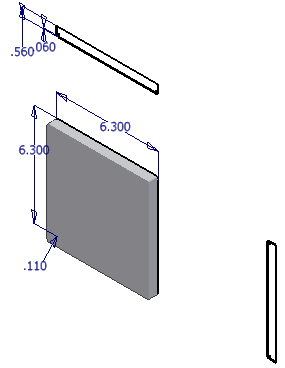

- 从导航工具栏中选择“全部缩放”。“视图”选项卡的“导航”面板中也有“全部缩放”。导入的草图在图形窗口中可见并可用于参考。
- 在功能区上，单击
“三维模型”选项卡
“修改”面板
“圆角”
。您也可以单击鼠标右键，然后从标记菜单中选择“圆角”。 - 在盖子的正面选择边回路（与草图表面相对的边）。
在图形窗口中预览圆角。

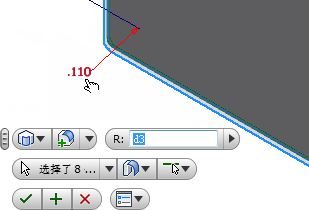

- 亮显图形区域内显示中值输入框中或者“圆角”对话框中的默认“半径”值。选择草图几何图元前视图左下角处的尺寸值“.110”。

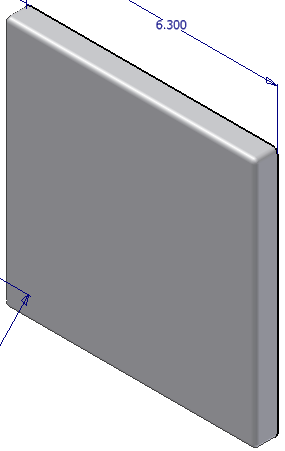

- 单击绿色的“确定”按钮创建圆角，并退出该命令。
