- 按键盘上的 Ｅ 键调用“拉伸”命令，或单击鼠标右键并从标记菜单中选择“拉伸”。
插入的 DWG 文件的“前”视图包含代表盖子外侧的几何图元以及材料的厚度（形成盖子侧面）。要创建该零件，请选择尺寸为 6.30" x 6.30" 的矩形内的前视图中显示的两个区域。
请注意，您必须在两个草图回路内单击。单击以播放演示所需选择的动画。
- 在图形区域内显示中的值输入框中，或“拉伸”对话框的“范围”字段中，亮显值 1 in。
- 在插入的几何图元的“俯视图”中选择“.560”尺寸值（盖子的整个深度）。
- 程序将用现有尺寸替换默认的拉伸距离（1 英寸），现有尺寸由参数名称 d5 表示。

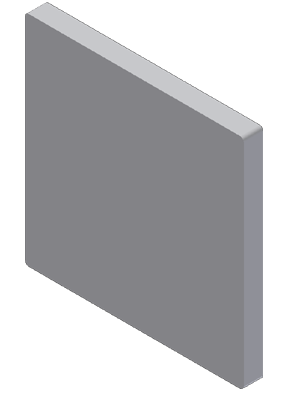

- 单击绿色的“确定”按钮创建将用作配电板盖子的基础特征，并退出该命令。
- 按 F6 键以在主视图中定位零件。
