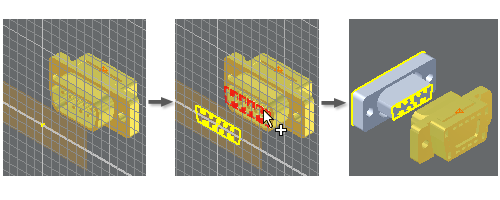

将其他草图中的几何图元投影到激活的草图平面。
参考几何图元可以是边和顶点、回路、定位特征或草图几何图元。您也可以使用投影几何图元来：
- 约束草图曲线或点，或者为其标注尺寸。
投影几何图元的尺寸和位置相对于原草图（ 参考几何图元 ）是固定的。可以将草图几何图元约束到投影几何图元。
通过选择“应用程序选项”的“草图”选项卡中的选项，您可以自动将参考几何图元投影到草图平面。
- 在创建曲线过程中自动投影边
- 新建草图时自动参考边
投影几何图元的关联性
投影几何图元已与父草图相关联，当父草图移动或更改时，投影几何图元将随之移动或更改。约束到该投影几何图元的草图几何图元也会移动。
将样条曲线从构造环境投影到二维草图时，会创建非关联参考样条曲线。如果对参考样条曲线进行任何编辑，则将会创建原始样条曲线的近似曲线，这可能会导致曲线的精确度降低。
您可以断开链接，然后使用任意草图或约束命令来编辑常规样式的几何图元。
投影几何图元的用途
- 将轮廓投影到草图平面上，以在截面轮廓或路径中使用。
- 将默认中心点投影到草图平面上，从而将草图约束到 坐标系 的原点。
- 将特征中的草图投影到草图平面上，用作新特征的截面轮廓或路径。
- 在工程图中，投影视图中的某些边，添加几何图元以创建封闭的边界，然后添加剖面线或颜色填充。
- 在工程图中投影边以定义局部剖视图的边界。
- 将以前创建的模型边和二维草图几何图元复制到三维草图中。
