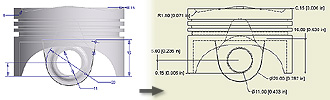

在工程图中检索模型尺寸

1. 在功能区上，单击 “标注”选项卡 “尺寸”面板 “检索” 。
2. 选择要检索尺寸的视图或 图纸草图 。

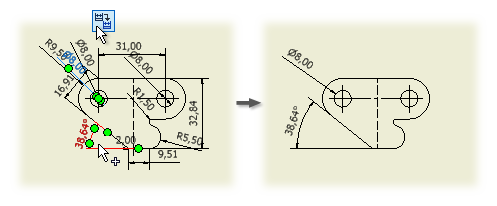

3. 若要为一个或多个特征或 草图几何图元 检索尺寸，请单击“选择特征”，然后在图形窗口中进行选择。若要检索视图中零件的尺寸，请单击“选择零件”，然后在图形窗口中选择零件。
4. 单击“选择尺寸”，然后选择要保留在工程视图中的尺寸。选定的尺寸将会亮显。
5. 单击“应用”检索选定的尺寸，然后单击“取消”关闭对话框。单击“确定”应用并关闭对话框。

注： 一个模型尺寸不能显示在同一张图纸的多个视图中。

创建视图时自动检索尺寸

1. 单击 “选项”访问“应用程序选项”对话框。
2. 在“工程图”选项卡上，选择“在工程图上检索所有模型尺寸”选项。选中该复选框可以在放置视图时自动检索模型尺寸。

创建基础视图时检索模型尺寸

向工程图添加基础视图时，请选择“工程视图”对话框的“显示选项”选项卡中的“所有模型尺寸”。

从视图中删除检索的尺寸

1. 选择每个要删除的尺寸。
2. 按 Delete 键，或者单击鼠标右键并从菜单中选择“删除”。

注： 从视图中删除模型尺寸后，可以使用“检索”在其他视图中显示该尺寸，或在其原来所在的视图中重新显示该尺寸。

向包含衍生零件特征的视图添加模型尺寸

1. 选择包含衍生零件特征的视图。
2. 在视图中单击鼠标右键，然后选择“检索尺寸”。
3. 激活“选择来源”后，在浏览器中展开视图并选择衍生体。
4. 选择衍生零件特征。
5. 单击“选择尺寸”，然后选择要保留在工程视图中的尺寸。选定的尺寸将会亮显。

注： 当在衍生零件特征上添加尺寸时，只从源零件中添加在衍生零件特征中出现的、并仍具有几何参考的尺寸。无法检索衍生草图的尺寸。
