编辑工程视图

您可以更改工程视图的标签、比例、显示样式和其他属性。

提示：

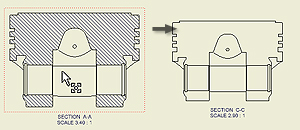

• 若要移动视图，请单击并拖动视图的红色图框。
• 您可以删除工程视图，或将视图复制并粘贴到另一张图纸中。在视图上单击鼠标右键，然后从菜单中选择适当的操作。
• 如果您需要在创建视图后恢复定位特征，请在浏览器的模型上单击鼠标右键，然后选择“包含定位特征”。在“包含定位特征”对话框中，指定要在工程视图中恢复的定位特征类型。
• “工程视图”对话框中的默认设置和默认值按照当前标准进行定义，可以使用样式编辑器进行更改。

注： 如果您删除具有从属投影视图、剖视图、局部视图或斜视图的视图，则这些视图会自动删除。

若要编辑工程视图，请执行以下操作：

1. 在图形窗口或浏览器中，选择视图。
2. 单击鼠标右键，然后从菜单中选择“编辑视图”。
3. 在“工程视图”对话框的“零部件”选项卡上，更改与源模型相关的选项。
4. 在“选项”选项卡上，更改参考数据或显示特征的属性。
5. 更改其他选项：
   • 选择视图比例并编辑视图标识符号。
   • 打开或关闭视图标签的可见性。
   • 单击“编辑视图标签”，并在“文本格式”对话框中编辑视图标签。
   • 设定显示样式：显示或删除隐藏线，并选择着色视图（如果需要）。
     注： 如果选择了“与基准视图比例一致”或“与基准视图样式一致”，则无法更改比例或显示样式。
6. 选择“确定”，关闭“工程视图”对话框。

抑制工程视图

1. 在“模型”浏览器或图形窗口中的工程视图上单击鼠标右键。
2. 在菜单中，选择“抑制”选项。

注： 若要取消抑制工程视图，请在“模型”浏览器中的工程视图上单击鼠标右键，然后取消选择“抑制”选项。

控制子视图的剖切继承

您可以控制子视图是否继承剖视、切片、打断或局部剖切。

1. 在图形窗口或浏览器中，选择子视图。
2. 单击鼠标右键，然后从菜单中选择“编辑视图”。
3. 在“工程视图”对话框的“显示选项”选项卡上，选择“剖切继承”部分中适当的复选框。即可从父视图中继承所选剖切。
   注： 可用的选项取决于所编辑视图的类型。
4. 选择“确定”，关闭“工程视图”对话框。

演示如何在着色视图上使用位图来增加容量和提高性能
