生成流道系统|

创建双板式工具并为一模多件模具中的模型生成浇注系统。

1. 单击 （“几何”选项卡 > “模具”面板 > “设置分型面”）。 显示“设置分型面”对话框并且模型已取向为仰视图。

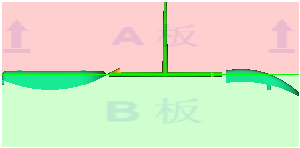

2. 在“平面的 Z 向深度”框中输入 28 mm，然后单击“应用”移动分型面，如下所示。


3. 单击“关闭”退出“设置分型面”对话框。 针对本教程将使用默认的模具属性。
4. 单击 （“几何”选项卡 > “模具”面板 > “模具尺寸”）。 将显示“模具属性”对话框。
5. 在“板厚度”部分，设置下列值：

   A 板: 75 mm

   B 板: 75 mm

6. 单击“确定”应用更改并退出“模具属性”对话框。
7. 由于已设置分型面和模具属性，因此可以开始创建模具的流道系统。单击 （“几何”选项卡 > “浇注系统”面板 > “流道向导”）。 将显示“流道系统向导”对话框。
8. 在“主流道”部分中，
   1. 在 X 文本框中输入 -70，并在 Y 文本框中输入 45 以设置主流道位置。
   2. 单击“属性”文本框右侧的 “浏览”。 将显示主流道定义对话框。
   3. 选择

      主流道类型:	冷
      主流道形状:	圆锥
      起始直径(1)：	3
      末端直径(2)：	6

   4. 单击“确定”应用更改并返回到“流道系统向导”对话框，或者如果不需要更改属性，则单击“关闭”。
9. 在“流道”部分中，
   1. 单击“属性”文本框右侧的 “浏览”。 将显示流道定义对话框。
   2. 选择

      流道类型:	冷
      流道形状:	圆形
      直径(1)：	5

   3. 单击“确定”应用更改并返回到“流道系统向导”对话框，或者如果不需要更改属性，则单击“关闭”。
10. 在“浇口”部分中，
    1. 单击“属性”文本框右侧的 “浏览”。 将显示浇口定义对话框。
    2. 选择

       浇口类型：	冷
       浇口形状:	矩形
       宽度 (1)：	3
       厚度 (2)：	1
       取向:	水平按长度
       水平长度:	4

    3. 单击“确定”应用更改并返回到“流道系统向导”对话框，或者如果不需要更改属性，则单击“关闭”。
11. 在“流道系统向导”对话框中，从“ 布局 ”下拉菜单选择星型。
12. 单击“确定”。 流道系统创建完成。



在下一任务中，您将测试成熟的流道系统。
