创建冷却管线

在本任务中，您将使用向导创建冷却管线，然后修改所创建的冷却回路。

1. 依次单击“主页” > “几何” > “冷却系统” > “冷却向导”。



2. 确保“管道直径”为 10 mm。

3. 确保“布局”为“沿 X 轴”。

4. 单击“管道间距”并指定 35 mm 作为距离。

5. 输入 25 mm 作为“零件边界偏移”。

6. 输入 25 mm 作为“软管长度”。

7. 单击“确定”。



8. 将零件旋转到 0 0 0，以便看到 ViewCube 的正面。



   请注意冷却管道（蓝色）位于模具轮廓内部，而软管位于外部。

9. 依次单击“视图” > “可见性” > “对象可见性”。

10. 单击“模具轮廓”以将其关闭。

11. 单击“导航”工具栏上的“选择”工具以将其激活。

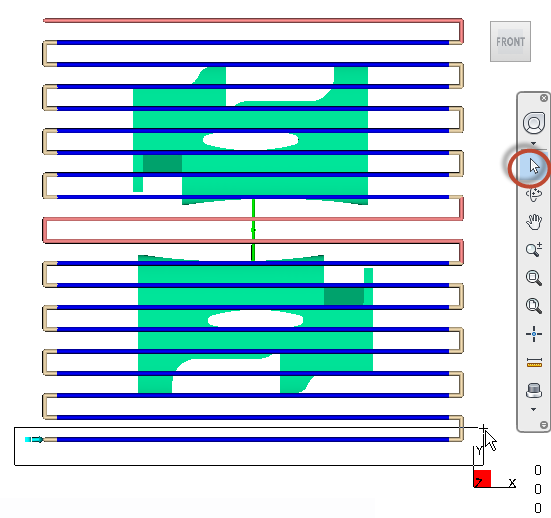

12. 选择两个最外端和最内端的管道以及与它们相连的软管，如图所示。按下 Ctrl 键以选择多个项目。



13. 按 Delete 键。每个零件中有八个管道和两个回路（分别在型腔和型芯中）。现在，回路被分为两部分。

14. 选择每个型腔的中间软管以将回路分为两部分。

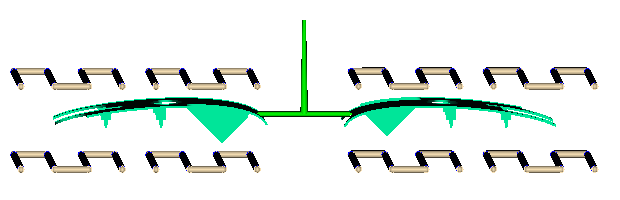

    您创建的八个回路如下所示。



15. 旋转模型以便清晰地看到每个回路的入口和出口。

16. 依次单击“几何” > “冷却系统” > “冷却液入口”。

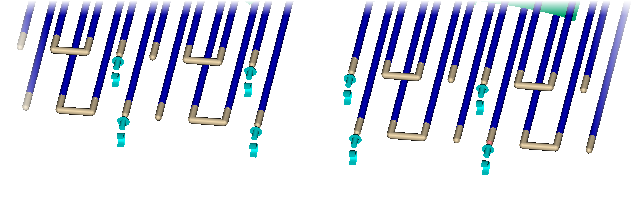

17. 单击所示位置的软管末端以创建八个冷却进水口。
