创建流道

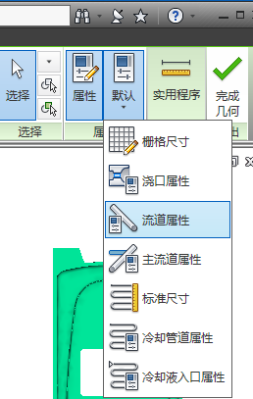

  1. 单击 “几何”选项卡 > “属性”面板 > “默认”),然后从下拉菜单中选择 “流道属性”打开“流道属性”对话框。

  2. 在“流道类型”下拉菜单中选择“”并在“流道形状”下拉菜单中选择“圆形”。
  3. 在“直径 (1)”中输入 4 mm,然后单击“确定”。
  4. 在“几何”选项卡的“属性”面板上“默认”下拉菜单中单击“栅格尺寸”。
  5. 将“栅格尺寸”设置为 5 mm 并单击“确定”。在此阶段,栅格将不会显示。
  6. 单击 “视图”选项卡 > “可见性”面板 > “对象可见性”),然后取消选择“边界框”

    模型周围的边界框将会被删除,从而便于创建流道。
  7. 单击 “几何”选项卡 > “浇注系统”面板 > “流道”)打开“创建流道”对话框。

  8. 旋转并放大模型以使主流道底部和注射位置可见。

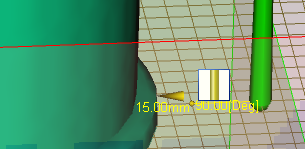

  9. 使用 “选择”工具(“几何”选项卡 > “选择”面板),单击主流道底部并朝注射位置将指针拖离主流道。显示一条以较小黄色球体为端点的细黄线。该球体表示流道的末端。由于选择了“创建流道”对话框中的“捕捉栅格点”选项,因此球体将跳到最近的栅格交叉点。

  10. 单击所示的栅格交叉点。

  11. 右键单击“图形”面板并从菜单中选择完成创建流道。即已创建流道。
