梁注释的放置

使用“梁注释”工具的“放置”部分,可以指定您要注释的梁(视图中的所有梁,或是仅选定的梁)。 如“梁注释”工具中所注明的那样,Revit 不会覆盖现有标记。

要在当前文件中放置新注释并删除现有的梁标记,请选择“删除现有的梁标记和高程点”。 在当前文件中,所有的标记和高程点都将从梁上删除,并且被“梁注释”工具中指定的那些标记和高程点替换。 取消选择时,就不会在带有现有标记的梁上放置注释。

标记链接模型中的梁

要标记链接模型中的梁,请选择“包括链接文件中的梁”。 使用“梁注释”工具,可删除放置在主体文件中的、对链接模型中的梁进行的梁注释。 但是,已放置在链接文件中的梁注释不能被删除。 如果选择了“删除现有的梁标记和高程点”,并且梁上有链接文件注释,此时将显示一个对话框。 可以选择:
  • 将注释放置到所有梁上。

    已经在链接模型中标记的梁将显示新注释以及链接文件中的注释。

  • 仅将注释放置到主体文件中的梁上。

    链接模型中的梁将显示链接文件中的注释,并且不会被新注释标记。

放置设置

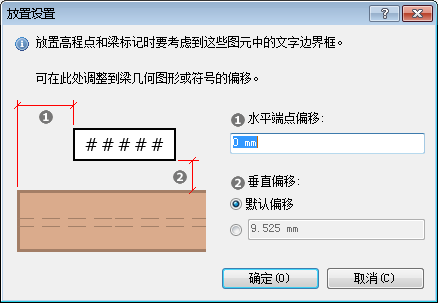

单击“设置”按钮可打开“放置设置”对话框并调整标记和高程点相对于梁的偏移。

“水平端点偏移”和“垂直偏移”设置可按照输入的测量值调整标记和高程点与其附着的点之间的距离(请参见结构框架标记族)。 该测量值表示绘图比例,默认为水平 0" 和垂直 3/8"。
