放置高程点坡度尺寸标注
单击“注释”选项卡
“尺寸标注”面板
(高程点坡度)。
在
类型选择器
中,选择要放置的高程点坡度的类型。
(可选)在选项栏上修改下列内容:
选择“箭头”或“三角形”作为“坡度表示”(在立面或剖面视图中启用)。
输入“相对参照的偏移”值。
该值可以相对于参照移动高程点坡度,使之离参照更近或更远。
单击要放置高程点坡度的边缘或坡度。
单击以放置高程点坡度,高程点坡度可以位于坡度上方或下方。
将光标移动到可以放置高程点坡度的图元上时,绘图区域中会显示高程点坡度的值。
绘图区域中选定的高程点坡度
放置高程点坡度时,您还可以执行下列操作:
单击翻转控制柄 (
) 以翻转高程点坡度尺寸标注的方向。

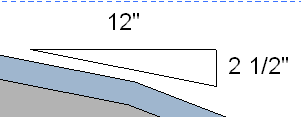

坡度表示具有两种表示形式:箭头或三角形。 尽管两种表示形式的显示方式不同,但其中的信息都相同。 三角形不能用在平面视图中。
三角形表示的高程点坡度
要完成该操作,请按
Esc
键两次。
