在倾斜框架上放置线荷载

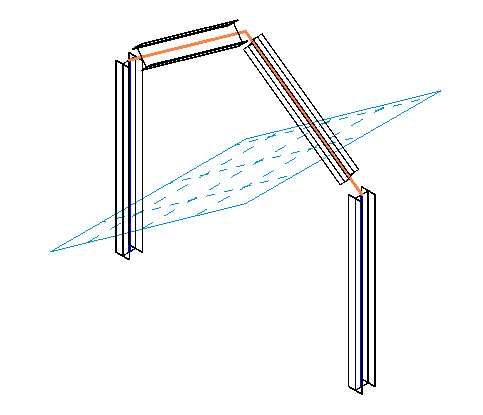

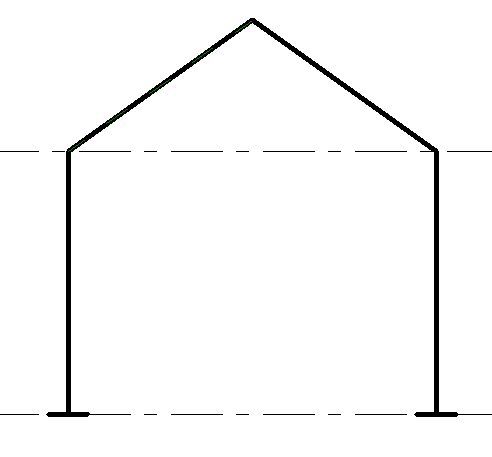

该示例使用倾斜框架,如图所示。

设置工作平面

使用当前工作平面将线荷载添加到坡度

使用“构件线荷载”添加线荷载,并使其与框架的垂直构件相垂直。

  1. 选择“结构”选项卡 “工作平面”面板 “参照平面”。

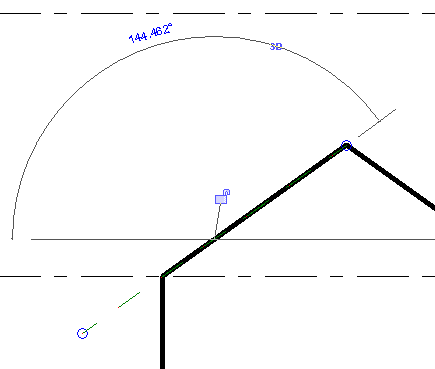

  2. 绘制参照平面,如图所示。
  3. 单击“结构”选项卡 “工作平面”面板 “设置”。
  4. 在“工作平面”对话框中选择“拾取一个平面”。
  5. 在绘图区域中,选择参照平面。 现在工作平面被设置为框架坡度的角度。
  6. 单击“分析”选项卡 “荷载”面板 “荷载”。
  7. 单击“修改|放置负荷”选项卡“负荷”面板“线负荷”。
  8. “属性”选项板上,为“荷载工况”选择一个值。 有关“荷载工况”的信息,请参见添加荷载工况或荷载性质
  9. 选择“工作平面”作为“定向到”参数。

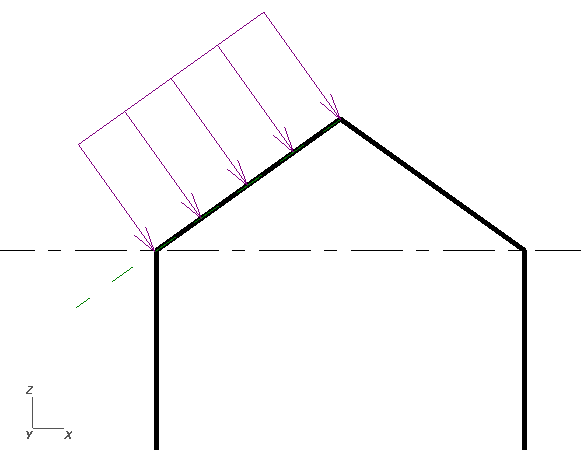

  10. 按下列步骤绘制线荷载:
    • 选择坡度基面处的构件的端点。
    • 选择坡度顶部处的构件的端点。
  11. 单击“结构”选项卡 “工作平面”面板 “设置”。
  12. 在“工作平面”对话框中单击“拾取一个平面”。
  13. 选择新的参照平面。
  14. 单击“分析”选项卡 “荷载”面板 “荷载”。
  15. 单击“修改 | 放置荷载”选项卡 “荷载”面板 (构件线荷载)。
  16. “属性”选项板上,为“荷载工况”输入一个值。 有关“荷载工况”的信息,请参见添加荷载工况或荷载性质
  17. 为“定向到”选择一个值。
  18. 选择垂直构件。

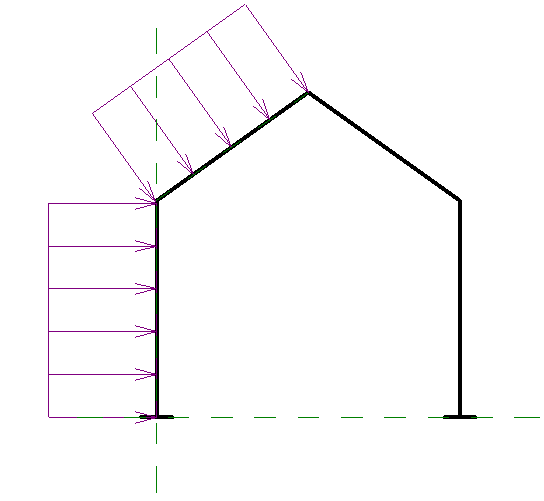

    此时已添加“线荷载”,与正 x 轴方向上使用主体工作平面创建的垂直构件相垂直。
