预览族类型

“类型属性”对话框具有可显示族类型图像的预览窗口。当设置类型参数和修改类型值时，窗口中的图像也会相应更新。

预览族类型

1. 在绘图区域中，选择属于所需类型的图元。
2. 在“属性”选项板上，单击 （编辑类型）。

   此时显示“类型属性”对话框。

3. 要查看（或隐藏）族类型的预览，请单击对话框底部的“预览”按钮。

   在您修改类型参数时，预览图像会随之更新以反映相应的修改。

4. 要控制预览图像的外观，请执行下列操作之一：
   • 对于“视图”，选择一个视图名称，以查看此类型图元在不同视图中显示的方式。
   • 在预览窗口中使用滚动条可以上、下、左、右移动图像。
   • 使用 SteeringWheels 导航工具。如果正在预览图元的三维视图，还可以使用 ViewCube。请参见导航视图。

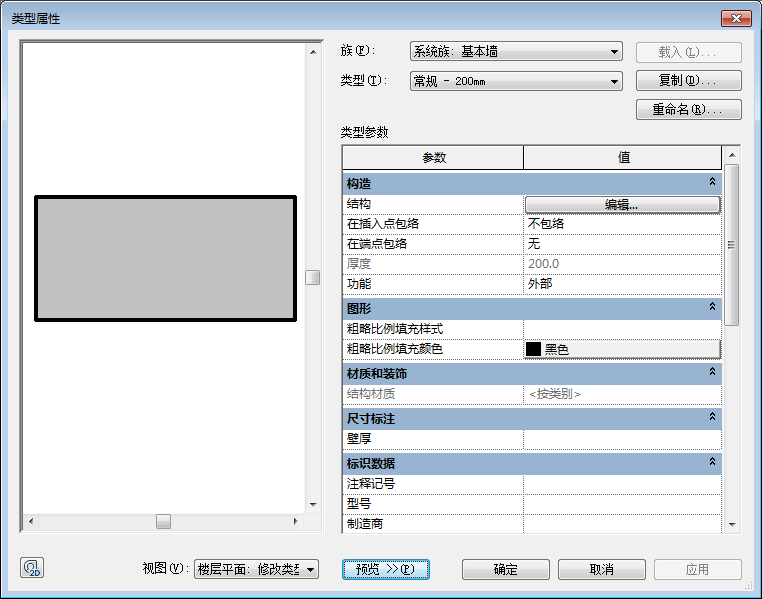

下例是墙类型的“类型属性”对话框，带有“预览”窗格。
