指定墙连接清理选项

使用以下过程可以指定墙连接是否以及如何在活动平面视图中进行清理。

1. 单击“修改”选项卡 “几何图形”面板 （墙连接）。
2. 将光标移至墙连接上，然后在显示的灰色方块中单击。
3. 在选项栏上，为“显示”选择以下选项之一：

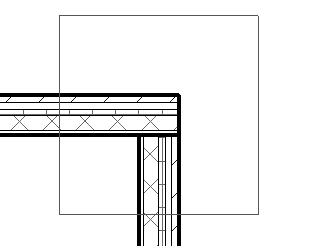

   • 清理连接。显示平滑连接。选择连接进行编辑时，临时实线指示墙层实际在何处结束，如下所示；退出“墙连接”工具且不打印时，这些线将消失。

   • 不清理连接。显示墙端点针对彼此平接的情况，如下所示。

   • 使用视图设置。按照视图的“墙连接显示”实例属性清理墙连接（请参见视图属性）。此属性控制清理功能适用于所有的墙类型还是仅适用于同种类型的墙。
4. 单击“修改”退出此工具。
