创建梁系统时,如果两个面积的形状和支座不相同,则粘贴的梁系统面积可能不会如期望的那样附着到支座。在这种情况下,可能需要修改梁系统。

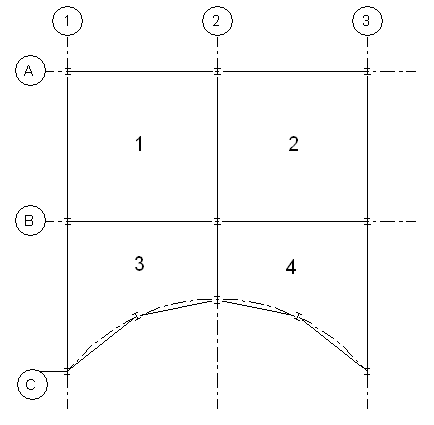

请注意,在如下所示的平面视图中,有四个独立的象限。象限 1 和象限 2 的区域和支撑结构完全等同。象限 3 和象限 4 更复杂一些。

使用四个象限的结构设计
在如上所示的示例中,可以执行下列操作:
- 分别向每个象限添加一个梁系统。这是最佳操作,因为可以使用“拾取支座”工具确保梁系统边界锁定到支撑构件。
- 将梁系统添加到象限 1 并将其复制到象限 2。由于其面积和支座结构相同,因此可以执行该操作。然而,应确保粘贴的副本可附着到所有支座上。可能需要修改粘贴的梁系统。
- 将梁系统添加到象限 1 和象限 3,并通过选择轴网 2 作为镜像轴,将其镜像到象限 2 和象限 4。对复制和粘贴的限制同样适用于此过程。可能需要修改梁系统,并重新拾取支座,以确保该系统锁定到支座构件。
在如上所示的示例中,不应该执行下列操作:
- 添加一个跨多个象限的梁系统。相交梁 2 和 B 不会剪切梁系统,因此,这种梁系统中大梁和托梁之间的任何交点都不会显示。
- 将梁系统从象限 1 复制并粘贴到象限 3。支座的面积、形状及数量都有很大不同。
