要定义结构梁系统的边界，可以拾取位于建议的梁系统边缘上的结构支撑图元，或者使用绘制工具来绘制线。 在上述两种方法中，应该尽可能使用“拾取支座”工具。 拾取支座时，梁系统会自动锁定到这些图元。 对支撑图元位置所做的任何修改都会自动应用于梁系统。

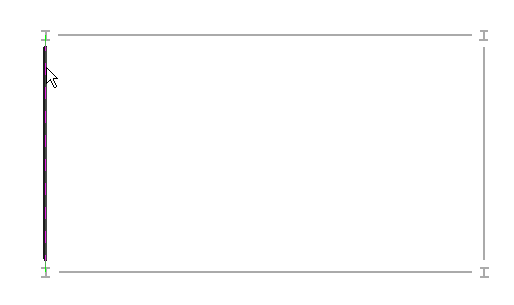

通过拾取支座创建梁系统

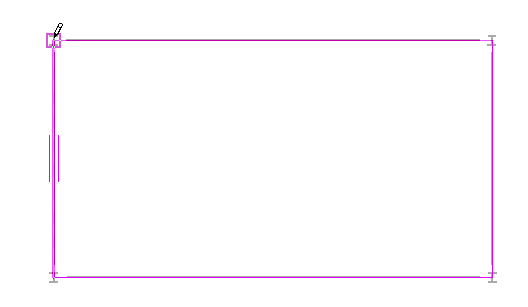

通过绘制线创建梁系统
可以在平面视图或三维视图中定义梁系统边界。 如果在三维视图中定义，应该在拾取支座之前指定工作平面。 详细信息请参见设置工作平面。
提示： 尽管可以在三维视图中绘制梁系统，但是建议您在平面视图中创建，以便实现更高精确度，并确保边界线位于平行平面上。
定义了梁系统边界之后，梁将根据梁系统属性中指定的填充图案，放置在指定区域内。 详细信息请参见修改梁系统属性。
