创建非矩形详图索引视图

1. 在项目中，单击“视图”选项卡“创建”面板“详图索引”下拉列表 （草图）。
2. 在“类型选择器”中，选择要创建的详图索引类型：详细详图索引或视图详图索引（与父视图同类型的详图索引视图）。

   请参见详图索引类型。

3. 使用“修改”和“绘制”面板上的工具绘制详图索引视图。

   请参见绘制。



4. 完成后，单击 （完成编辑模式）。
   注： 如果要将已编辑的详图索引重置为矩形形状，将其选择，然后单击“编辑修改 |<视图类型>”选项卡“模式”面板“重设裁剪”。

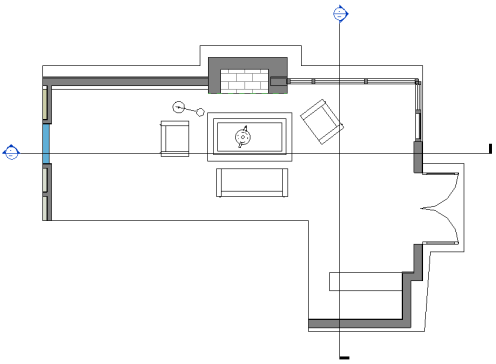

5. 要查看详图索引视图，请双击详图索引标头 。

   详图索引视图将显示在绘图区域中。
