托板

您可以添加托板来加固柱位置处的结构楼板。 这可通过绘制另一个更小的结构楼板来实现。

  1. 打开一个平面视图,其中的柱上方有一个结构楼板。
  2. 在功能区上,单击“结构楼板”。

      在哪里?

    • “结构”选项卡 “结构”面板 “楼板”下拉列表 “楼板:结构”
    • “建筑”选项卡 “构建”面板 “楼板”下拉列表 “楼板: 结构”

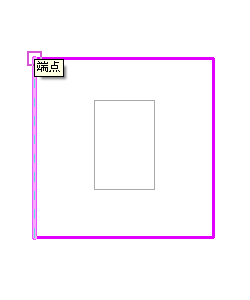

  3. 单击“修改 | 创建楼层边界”选项卡 “绘制”面板 “边界线”,并使用绘制工具完成柱顶托板的草图(参见绘制)。 草图必须形成闭合环或边界条件。
  4. 完成后,单击“修改 | 创建楼层边界”选项卡 “模式”面板 “完成编辑模式”。

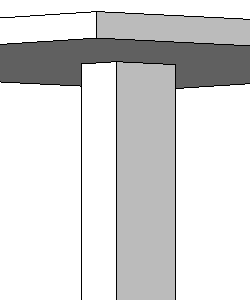

  5. 在立面视图或横截面视图中查看托板。
  6. 选择新托板。
  7. 在新的托板上单击鼠标右键并选择“属性”。
  8. “属性”选项板中,调整托板的“限制条件”参数,以便它处于您模型中的正确高程上。
  9. 单击“应用”。
  10. 如果有必要,请连接图元的几何体。 请参见连接几何图形
