实时渲染概述

您可以创建实时渲染以使用“真实”视觉样式显示模型,也可以渲染模型以创建照片级真实感的图像。 下图展示了这些渲染类型。

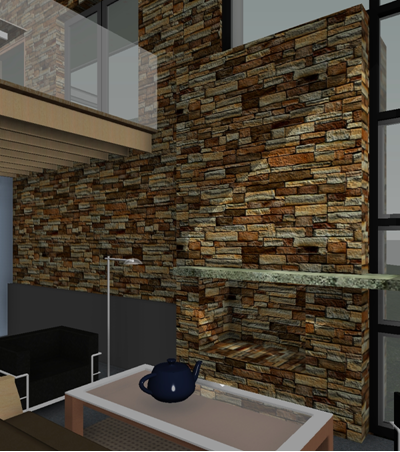

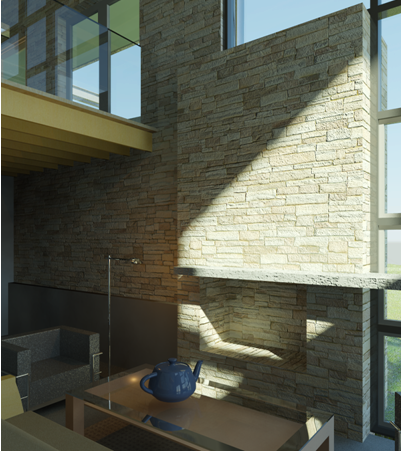

真实(使用“真实”视觉样式) 照片级真实感(渲染图像)

“真实”视觉样式可在模型视图中即时显示真实材质外观。 应用阴影和深度设置后,可以旋转模型以显示其表面,就像它们在不同的照明情况下出现时一样。 请参见真实视觉样式

下面是创建实时渲染视图的过程:

  1. 创建模型图元,或打开现有模型。
  2. 指定图元的真实材质外观。 请参见材质
  3. 指定图形显示选项
  4. 打开可编辑的视图。
    注: 实时渲染视图在“绘图视图”、“明细表”或“图例”中不可用。
  5. 在视图控制栏上指定“真实”视觉样式。

为了使用“真实”视觉样式显示材质,默认情况下会启用“使用硬件加速(Direct3D®)”选项。 启动 Revit 时,如果尚未使用 Revit 对计算机的视频卡和驱动程序进行测试,或者如果它们不符合最低要求,则会显示一条警告描述这一问题。 警告具有指向 Autodesk 网站的超连接,该网站列出了经过测试的视频卡和驱动程序。

由于只能使用硬件加速渲染材质,因此,如果关闭了“硬件加速”,则“真实”视觉样式与“着色”视觉样式看起来相同。 单击 “选项”“图形”选项卡 “使用硬件加速(Direct3D®)”,以访问硬件加速设置。
