三维捕捉

通过三维捕捉可以确保找到一个准确的位置,来将点放置在模型顶点上。 例如,通过三维捕捉,可以帮助在以后可在项目中用作楼板或屋顶的体量上放置一个表面。 要启用三维捕捉,请在选项栏上选择“三维捕捉”。

当使用三维捕捉绘制草图时,曲线与驱动点一起放置,可在 XYZ 坐标轴内修改曲线。

使用三维捕捉创建表面

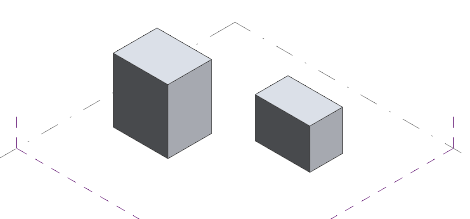

  1. 创建两个形状。 请参见形状
  2. 单击“创建”选项卡 “绘制”面板 “线”。
  3. 在选项栏上,选择“三维捕捉”。
  4. (可选)在选项栏上,选择“链”,并从“放置平面”列表中选择一个命名的参照。

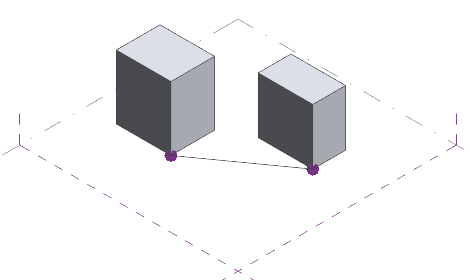

  5. 从一个顶点到另一个顶点绘制一条线。
    注: 线会捕捉到顶点。

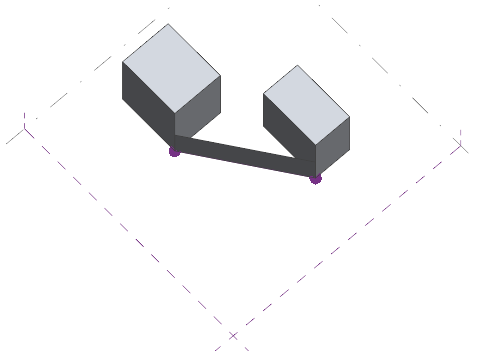

  6. 选择该线,然后单击“修改 | 线”选项卡 “形状”面板 (创建形状)。
