标注至核心

1. 绘制复合墙，然后在该墙内放置附属件。
2. 在视图控制栏上，单击 （详细程度）“精细”，以便能够查看墙的各个层。
3. 选择墙，然后在“属性”选项板上单击 （编辑类型）。
4. 选择“两者”作为“在插入点包络”的值。
5. 单击“确定”。
6. 单击“注释”选项卡 “尺寸标注”面板 （对齐）。
7. 在选项栏上，选择“参照核心层表面”。
8. 选择外部核心边界作为尺寸标注的参照。

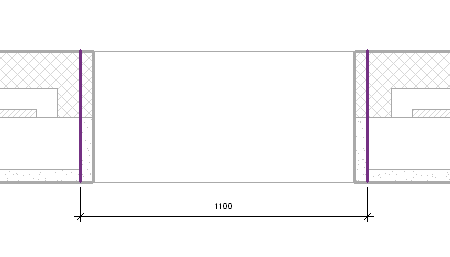

   垂直附属件的尺寸标注参照

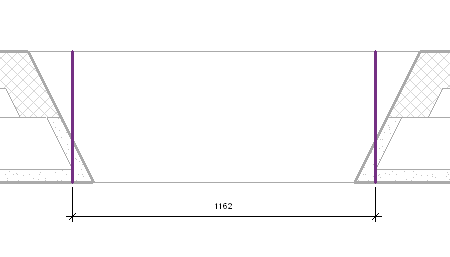

   非垂直附属件的尺寸标注参照
