跨多个图纸分割视图

有时一个很大的视图在单个图纸上放不下。 这种情况下,必须为该视图创建多个图纸,将该视图分割为多个部分,并在每个图纸上显示一个部分。 或者也许某个视图对于一个图纸来说太高或太宽,而您希望在同一个图纸上逐个显示视图的各个部分。

要解决这些问题,请按以下操作使用相关视图。

跨多个图纸分割视图

  1. 在项目中,创建和准备要分割为多个部分的视图。

    添加所有注释、详图、尺寸标注和其他所需信息。 请参见记录和显示项目

  2. 创建相关视图。

    请参见创建相关视图

    • 在每个相关视图中,使用裁剪区域显示要在该视图中显示的模型的部分和要包含的注释。 如果有任何不需要的注释或模型图元显示在相关视图中,请在该图元上单击鼠标右键,然后单击“在视图中隐藏”“图元”。
    • 在主视图中,添加拼接线以指示分割视图的位置。

      请参见为相关视图添加拼接线

  3. 创建要在其上放置相关视图的图纸。

    请参见添加图纸

  4. 将相关视图添加到它们各自的图纸中。

    请参见将视图添加到图纸中

  5. (可选)将视图参照添加到主视图中。

    视图参照指示在哪个图纸上显示各个相关视图。 有关说明请参见导航主视图和相关视图

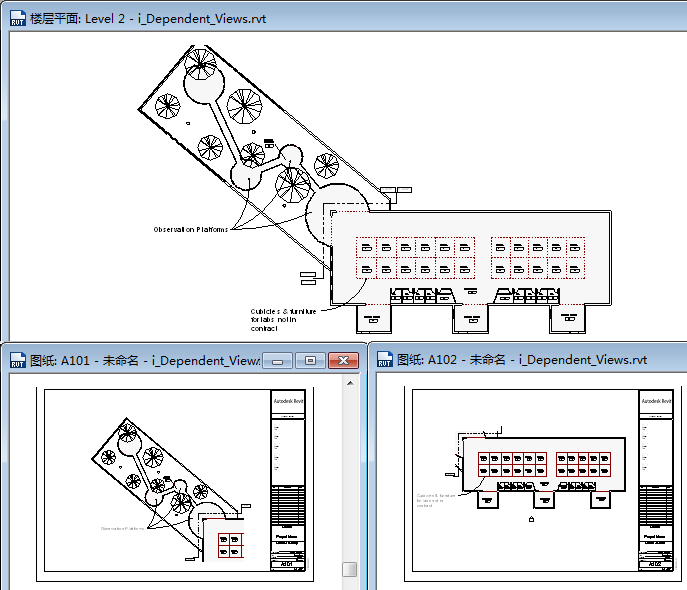

样例

Revit Structure

样例
