可以在图纸中添加建筑的一个或多个视图,包括楼层平面、场地平面、天花板平面、立面、三维视图、剖面、详图视图、绘图视图和渲染视图。 每个视图仅可以放置到一个图纸上。 要在项目的多个图纸中添加特定视图,请创建视图副本,并将每个视图放置到不同的图纸上。
注: 还可以将图例和明细表(包括视图列表和图纸列表)放置到图纸上。 可以将图例和明细表放置到多个图纸上。 请参见
将明细表添加到图纸中。
将视图添加到图纸中
- 打开图纸。
- 要将视图添加到图纸中,请使用下列方法之一:
- 在项目浏览器中,展开视图列表,找到该视图,然后将其拖曳到图纸上。
- 单击“视图”选项卡
“图纸组合”面板
(放置视图)。 在“视图”对话框中选择一个视图,然后单击“在图纸中添加视图”。

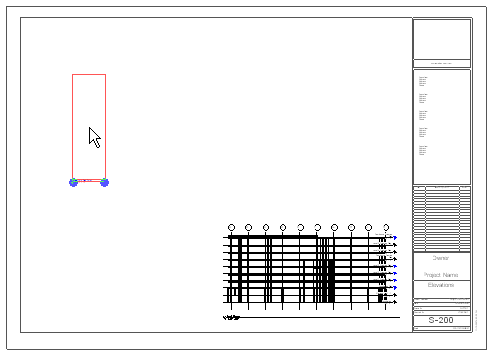

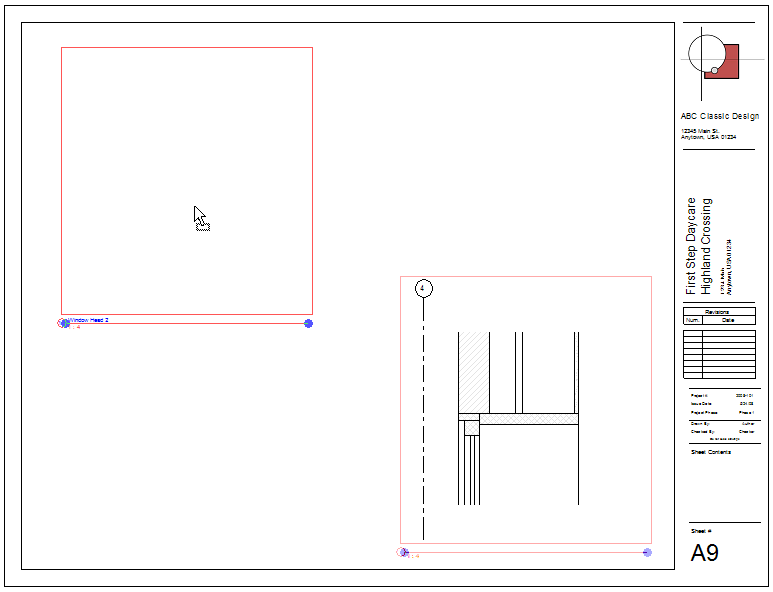

- 在绘图区域的图纸上移动光标时,所选视图的视口会随其一起移动。 单击以将视口放置在所需的位置上。 使用在图纸上对齐视图以在图纸上精确放置。
- 如果需要,请重复步骤 2 和步骤 3 以在图纸中添加更多视图。
- 如果需要,可以修改图纸上的各个视图,如下所示:
- 要修改图纸上显示的视图标题,请双击该标题,然后对其进行编辑。 请参见图纸上的视图标题。
- 要将视图移到图纸上的某个新位置,请选择其视口,然后对其进行拖曳。 可以将视图与轴网线对齐以进行精确放置。 请参见在图纸上对齐视图。
