指定三维视图的背景

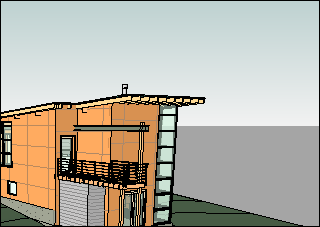

创建三维视图后,可以为其指定渐变背景,使用不同的颜色呈现天空、地平线和地面。

在正交视图中,渐变是地平线颜色与天空颜色或地面颜色之间的融合。 在定向于立面视图的正交视图中或地平线可见的透视视图中,天空在地平面处与地面交汇并与地平线颜色融合。 地平线被设置为视图的地平面(默认情况下为标高 1)。

注: 渲染三维视图时,您可以为渲染的图像的背景指定云和薄雾,也可以插入自定义图像。 请参见为渲染图像指定背景

将视图导出到图像或二维 DWF 文件时,将包括渐变背景。 将视图导出到三维 DWF 文件时,不包括渐变背景。

打印带有渐变背景的三维视图时,只能使用光栅处理功能进行打印。 要使用矢量处理功能打印视图,必须首先关闭渐变背景。

如果为三维视图创建视图样板,则渐变背景设置将作为样板的一部分存储在“背景”参数下。

指定三维视图的背景

  1. 打开三维视图。
  2. 单击“视图”选项卡 “图形”面板 (图形显示选项)。
  3. 在“背景”下,选择“渐变背景”。
  4. 为天空、地平线和地面选择所需的颜色。
  5. (可选)如果地平线将显示在视图中,请指定地面标高:
    1. 在“图形显示选项”对话框中的“照明”下,对于“日光设置”,单击值按钮。
    2. 在“日光设置”对话框中,选择“地平面的标高”,并指定要对地平面使用的标高。
    3. 单击“确定”。
  6. 在“图形显示选项”对话框中,单击“确定”。

视图将显示渐变背景,以及地平线和地面(如果可见)。
