截断剖面线

当您要创建剖面视图，又希望剖面线不要显示在图纸中时，则截断剖面线功能是非常有用的。截断剖面线对剖面视图中显示的其他项不会产生任何影响。

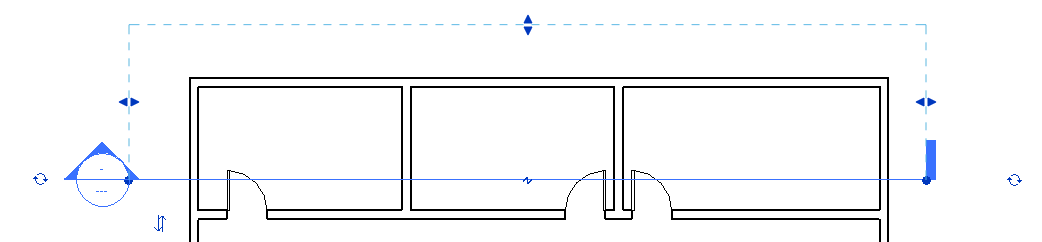

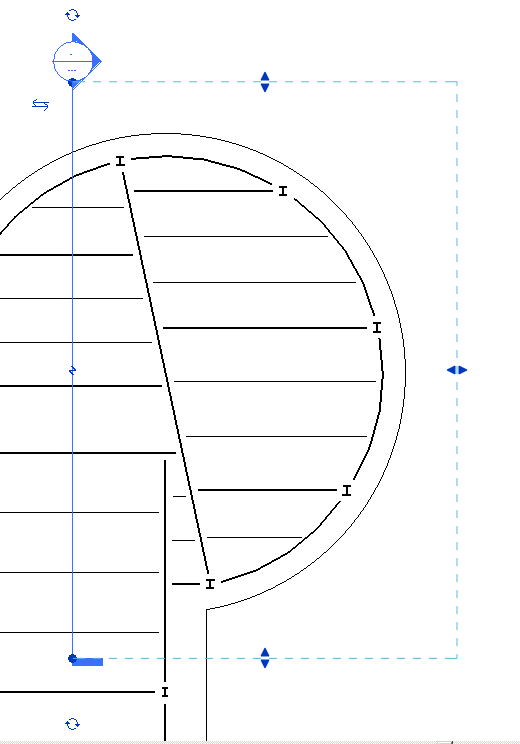

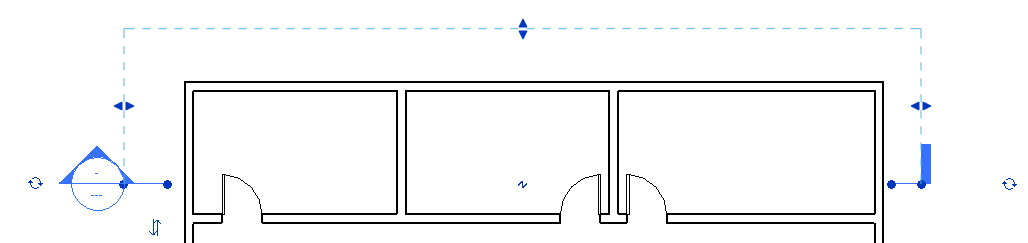

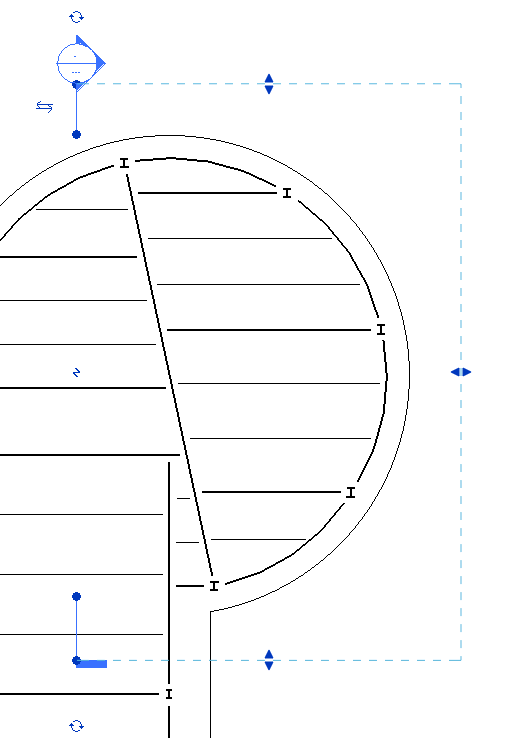

可以通过单击截断控制柄 () 并调整剖面线段的长度来截断剖面线。剖面截断在剖面线的中点处。下图显示了同一剖面的完整形状和截断形状。

样例

样例

要重新连接剖面线，请再次单击截断控制柄。

注： 剖面线中的截断是视图专用图元。它仅在进行截断的视图中影响剖面的外观。
