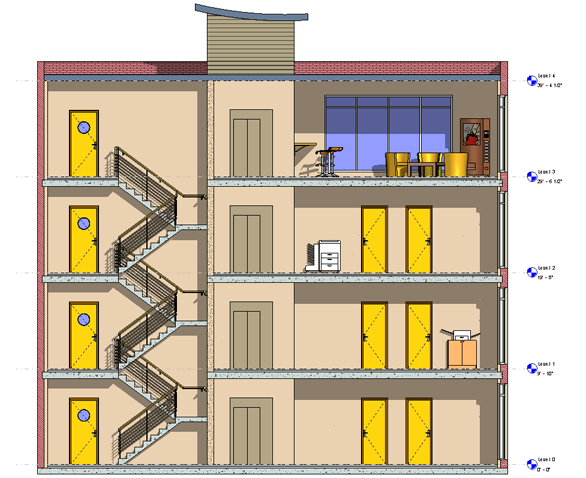

剖面视图可剪切模型。 您可以在平面、剖面、立面和详图视图中绘制剖面视图。 剖面视图在相交视图中显示为剖面表示。
您可以创建建筑、墙和详图剖面视图。 每种类型都有唯一的图形外观,且每种类型都列在项目浏览器下的不同位置处。 建筑剖面视图和墙剖面视图分别显示在项目浏览器的“剖面(建筑剖面)”分支和“剖面(墙剖面)”分支中。 详图剖面显示在“详图视图”分支中。
可在远剪裁平面处剪切剖面视图。 详细信息请参见远剪裁平面。
族编辑器中的剖面视图
- 在族编辑器中也可创建剖面视图。
- 剖面视图不能用于内建族。
- 如果显示的剖面符号没有标头,则需要载入剖面标头。 请参见修改剖面标头。
