将文字添加到尺寸标注值或等分文字标签中

可以在永久性尺寸标注值或等分文字标签 (EQ) 的上方、下方或两侧添加补充文字。

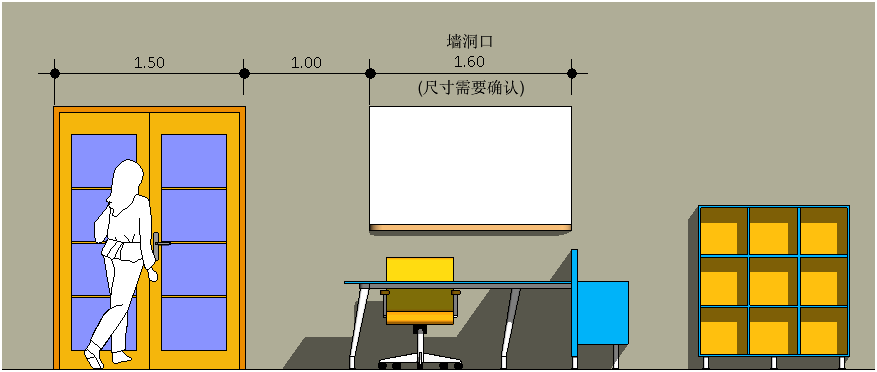

样例

  1. 在绘图区域中,选择要编辑的尺寸标注。
  2. 单击尺寸标注值或“等分文字”标签。
  3. 在“尺寸标注文字”对话框中,选择“使用实际值”作为“尺寸标注值”。

    在“上”、“下”、“前缀”和“后缀”文字字段中输入要显示的文字。

    注: 不需要在所有字段中输入文字,只需要填充必填字段。
  4. 单击“确定”。
