永久性尺寸标注

永久性尺寸标注是特意放置的尺寸标注。永久性尺寸标注能够以两种不同的状态显示,即可修改状态和不可修改状态。当选择某个永久性尺寸标注参照的几何图形时,可以修改该尺寸标注。

如果未选择要修改的永久性尺寸标注所参照的几何图形,则该尺寸标注将以实际尺寸显示,且不能进行修改。当尺寸标注无需修改时,此行为避免尺寸标注显得拥挤。

不可修改状态下的永久性尺寸标注

Revit Structure

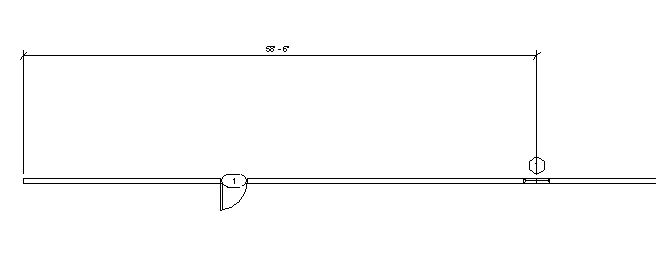

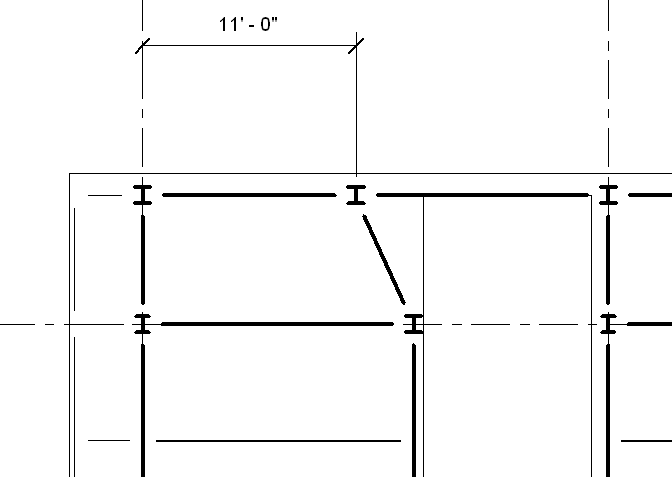

不可修改状态下的永久性尺寸标注

当标注构件(如门和窗)尺寸时,既可以选择洞口的边来进行尺寸标注,也可以选择构件的中心进行尺寸标注。

注: 类似于其他注释图元,尺寸标注为视图专有图元。它们不会自动显示在其他视图中。
