创建详图视图

可以从平面视图、剖面视图或立面视图创建详图索引，然后使用模型几何图形作为基础，添加详图构件。 创建详图索引详图或剖面详图时，可以参照项目中的其他详图视图或绘图视图。

以下是从 Revit 视图中创建详图索引详图或剖面详图的常规步骤。 此步骤可能会随设计意图的不同而有所变化。 此步骤也可以用于导入的图纸。 请参见导入/链接概述。

1. 执行下列操作之一以激活视图创建工具：
   • 单击“视图”选项卡 “创建”面板 “详图索引”。
   • 单击“视图”选项卡 “创建”面板 （剖面）。
2. 从“类型选择器”中选择“详图视图: 详图”。
3. 在选项栏中，选择适当的详图比例。
4. 要参照其他的详图视图或绘图视图，请单击选项栏上的“参照其他视图”，并从列表中选择视图。
5. 在平面视图上选择两个点，以确定剪切剖面的位置。
   注： 如果是详图索引视图，请选择要包含在详图索引视图中的区域。
6. 在“属性选项板”中，选择“半色调”作为“显示模型”，并单击“确定”。

   详图索引视图中的模型图元显示为半色调，方便您目视辨别模型几何图形与添加的详图构件之间的差异。 （请参见半色调/基线。）

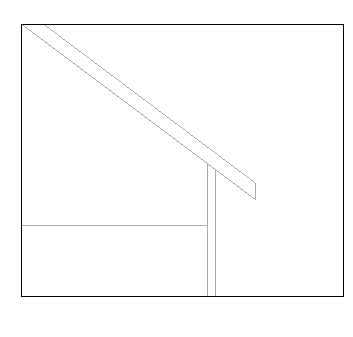

   用于背景的带有半色调屋顶、天花板和墙的详图索引示例

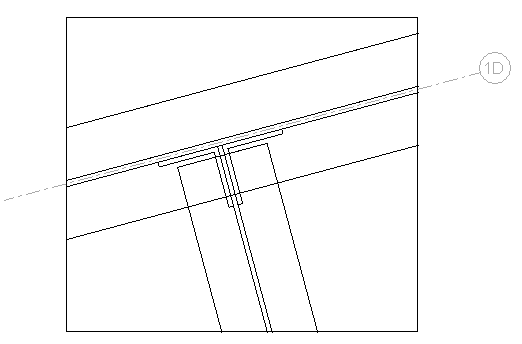

   用于背景的带有半色调结构构件的详图索引示例


7. 单击“注释”选项卡 “详图”面板 （详图线）。
8. 沿着半色调图元的线进行绘制，或将其用作详图的一部分。

   绘制详图线时，光标会捕捉到该视图中的模型几何图形。

9. 绘制提供可用构造详图的线。
10. 如果需要，可创建填充区域。

    可以创建显示混凝土、玻璃或密封层的区域。 在为区域绘制线时，可以在“属性选项板”上通过为“子类别”属性选择不同的值来更改线样式。 例如，可能希望区域边界为不可见的线。

11. 将详图构件添加到详图中。

    请参见创建详图构件族。

12. 如果需要，可添加文字注释、尺寸标注和符号。

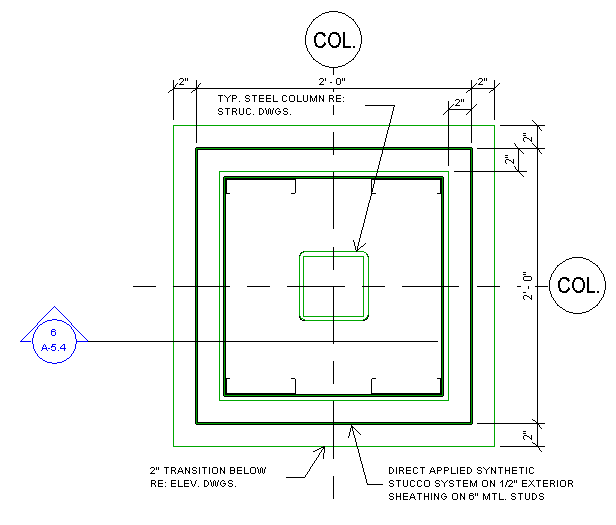

使用 Revit 详图工具创建的详图示例

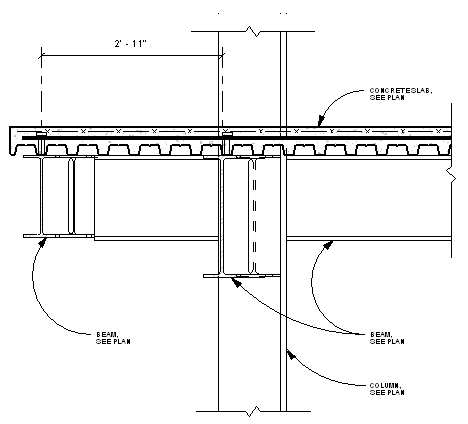

使用 Revit 详图工具创建的结构详图示例
