编辑桁架轮廓

在非平面和垂直的立面、剖面或三维视图中，可以编辑桁架的范围。根据需要，可以创建新线、删除现有线，以及使用“修剪/编辑”工具调整轮廓。通过编辑桁架的轮廓，可以将其上弦杆和下弦杆修改为任何所需形状。

注： 不是所有桁架族都能正确转换为轮廓草图。为了使上弦杆和下弦杆与轮廓的形状吻合，布局族的上弦杆和下弦杆绘制线必须分别与顶部和底部参照平面重合。在轮廓草图中使用上弦杆和下弦杆参照工具绘制的曲线，定义了族的顶部和底部参照平面的转换，而不是上弦杆和下弦杆的形状。

编辑桁架轮廓

1. 选择要编辑的桁架。
2. 在功能区上，单击 （编辑轮廓）。
3. 单击 （上弦杆）或 （下弦杆）。

4. 选择线工具。
5. 绘制要将桁架约束到的轮廓。

6. 选择旧平面轮廓并将其删除。

7. 在功能区上，单击 （完成编辑模式）。

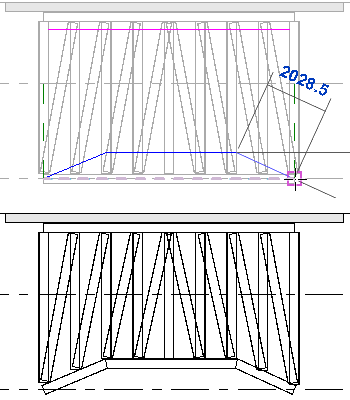

   桁架模型将自动调整本身形状以适合新轮廓的限制条件。如有必要，可以在附着桁架时编辑桁架的弦杆。



   如果将桁架附着到编辑后的弦杆，则轮廓将被忽略。弦杆的几何形状由结构楼板或屋顶的附着表面来确定。如果以后分离桁架，桁架轮廓形状将不放弃而且将显示出来。



提示： 单击 （重设轮廓）将桁架重设为其原始轮廓。
