桁架

Revit 中,可以向建筑模型中添加桁架。 使用“桁架”工具可以根据所选桁架族类型中指定的布局和其他参数创建桁架。 有关创建轮廓族的信息,请参见创建桁架族

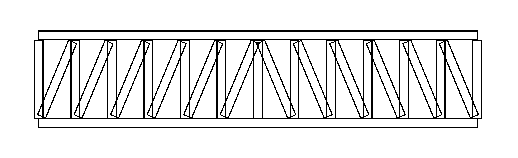

布局中的线确定了组成桁架图元的子图元(例如上弦杆、下弦杆和腹杆构件)的放置。

桁架族中的所有类型共享相同布局。 各类型指定了其他参数,例如用于为弦和腹杆构件建模的结构框架族。

要使用“桁架”工具,请在绘图区域中选择一种桁架族类型,然后指定桁架的起点和终点。 然后 Revit 根据需要创建结构框架图元,将其放置在为选定族指定的布局线上。

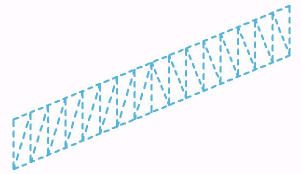

注: 将光标移至绘图区域中的桁架上时,该桁架图元将显示为一组蓝色虚线。 单击其中任一蓝色虚线,都会选中该桁架图元本身。 组成该桁架的子图元,例如上弦杆、下弦杆和腹杆构件,都会分别被选中。

可沿着每条布局线创建结构框架图元。 可以在桁架布局族中定义结构框架图元。 同一族的几种不同类型可以有几何图形布局相同的不同预设框架族。

注: 与桁架类型关联的结构构件包含在几何图形布局中。 可以将这些结构构件修改为不同尺寸,但是必须从特定桁架族中可用的尺寸中选择。 可以在桁架布局族定义文件 (RFA) 中指定结构框架类型。 详细信息请参见创建桁架族
