整个主体区域钢筋

您可以放置跨越主体图元全部范围的钢筋。该方法不适用于钢筋弯钩的单个控制。

  1. 打开楼板、墙或基础底板的三维视图。
  2. 单击“结构”选项卡 “钢筋”面板 “区域”。
    注: 选中有效钢筋主体图元时,在其“上下文选项卡”中也可以找到该工具。
  3. 选择接收钢筋的主体(例如楼板、墙或基础底板)。
  4. 单击“修改 | 创建钢筋边界”选项卡 “绘制”面板 (主筋方向)。
    注: “主筋方向”也用于绘制钢筋网区域

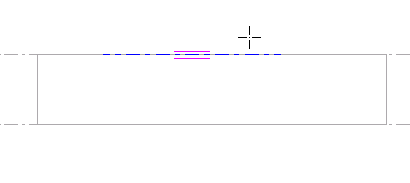

  5. 使用草图库中的工具,沿着主体图元的一条边绘制一条线,以确定钢筋的方向。

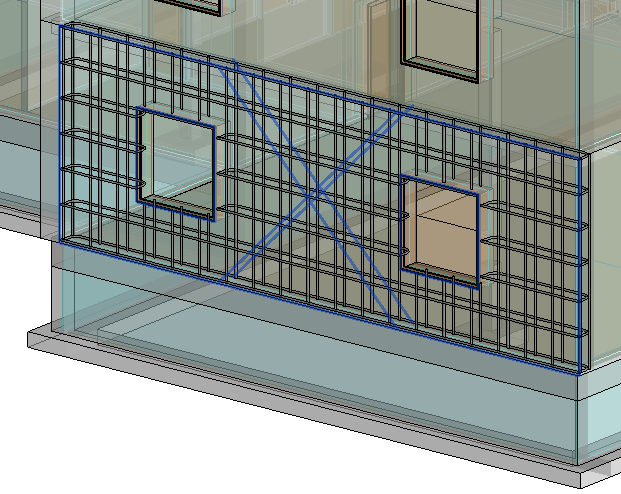

  6. 单击“修改 | 创建钢筋边界”选项卡 “模式”面板 (完成编辑模式)。
    注: 放置区域钢筋时,钢筋图元不可见。 如果要显示它们,可以在区域钢筋“属性”选项板的“图形”部分指定钢筋图元的可见性。 可见性设置仅在区域钢筋中设置主体钢筋时可用。 详细信息请参见修改钢筋设置
