创建屋顶

请使用下列方法之一添加屋顶:

绘制迹线屋顶

  1. 显示楼层平面视图或天花板投影平面视图。
  2. 单击“建筑”选项卡 “构建”面板 “屋顶”下拉列表 (迹线屋顶)。
    注: 如果试图在最低标高上添加屋顶,则会出现一个对话框,提示您将屋顶移动到更高的标高上。 如果选择不将屋顶移动到其他标高上,Revit 会随后提示您屋顶是否过低。
  3. 在“绘制”面板上,选择某一绘制或拾取工具。

    要在绘制之前编辑屋顶属性,请使用“属性”选项板

    提示: 使用“拾取墙”命令可在绘制屋顶之前指定悬挑。 在选项栏上,如果希望从墙核心处测量悬挑,请选择“延伸到墙中(至核心层)”,然后为“悬挑”指定一个值。
  4. 为屋顶绘制或拾取一个闭合环。
  5. 指定坡度定义线。

    要修改某一线的坡度定义,请选择该线,在“属性”选项板上单击“定义屋顶坡度”, 然后可以修改坡度值。

    如果将某条屋顶线设置为坡度定义线,它的旁边便会出现符号

  6. 单击 (完成编辑模式),然后打开三维视图。

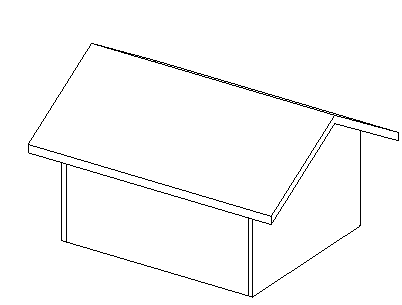

    完成的有悬挑的双坡屋顶

绘制拉伸屋顶

  1. 显示立面视图、三维视图或剖面视图。
  2. 单击“建筑”选项卡 “构建”面板 “屋顶”下拉列表 (拉伸屋顶)。
  3. 指定工作平面
  4. 在“屋顶参照标高和偏移”对话框中,为“标高”选择一个值。 默认情况下,将选择项目中最高的标高。
  5. 要相对于参照标高提升或降低屋顶,请为“偏移”指定一个值。

    Revit 以指定的偏移放置参照平面。 使用参照平面,可以相对于标高控制拉伸屋顶的位置。

  6. 绘制开放环形式的屋顶轮廓。

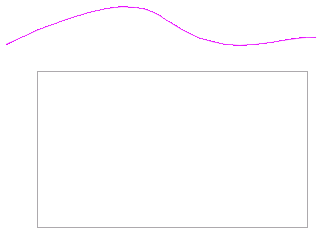

    使用样条曲线工具绘制的屋顶轮廓

  7. 单击 (完成编辑模式),然后打开三维视图。

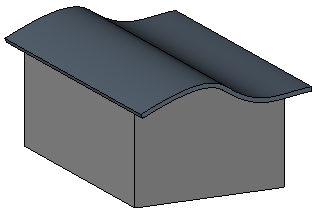

    完成的拉伸屋顶

    根据需要将墙附着到屋顶。

    创建拉伸屋顶后,可以变更屋顶主体,或编辑屋顶的工作平面

绘制玻璃斜窗

  1. 单击“建筑”选项卡 “构建”面板 “屋顶”下拉列表 (迹线屋顶)或(拉伸屋顶)。
    注: 如果试图在最低标高定义屋顶,系统将显示一个对话框,提示您将其移至其他标高,以便确保屋顶高于任何与其连接的墙。 如果选择不将屋顶移动到其他标高上,Revit 会随后提示您屋顶是否过低。
  2. 绘制屋顶。
  3. 如果屋顶基于迹线,可将屋顶边界线指定为坡度定义线,或使用屋顶坡度箭头定义坡度。
  4. 单击 (完成编辑模式)。
  5. 选择屋顶,并在类型选择器中选择“玻璃斜窗”。

    可以在玻璃斜窗的幕墙嵌板上放置幕墙网格。 按 Tab 键可在水平和垂直网格之间切换。

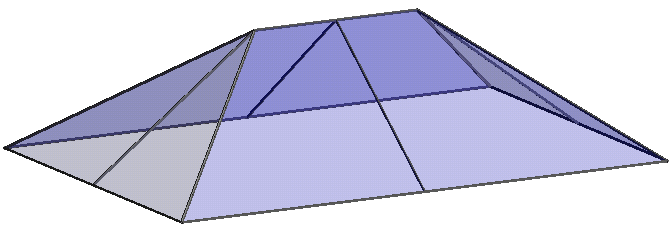

    带有竖梃和网格线的玻璃斜窗

将一个屋顶添加到另一个屋顶中

  1. 要截断一个屋顶以便在其顶部上绘制另一个屋顶,请在绘图区域中选择要截断的屋顶。
  2. “属性”选项板上,指定“截断标高”,然后为“截断偏移”指定一个高度。

    此属性指定了高于或低于屋顶被截断处标高的距离。

  3. 在现有屋顶的顶部绘制新屋顶。

创建圆锥形屋顶

    如果屋顶包含坡度定义弧线或圆,则会创建一个锥形屋顶。 如果需要,可以将该弧线或圆分割成线段,如下所示。

  1. 在绘图区域中,选择弧线。
  2. “属性”选项板上,为“完全分段的数量”指定一个值。

    如果指定零线段(默认),则会创建一个锥形屋顶。
