隔热层和隔热层管网

可以为管网添加隔热层和隔热层。

为管网添加隔热层

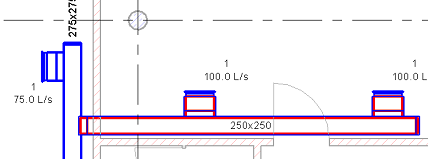

1. 在绘图区域中，选择管网并过滤掉风管管段、管件或软风管以外的项。
   提示： 要为系统中的所有风管添加隔热层，请高亮显示该系统中的一个构件，然后按 Tab 键直到系统的所有构件都高亮显示，再单击选择系统中的所有内容。然后，您就可以在添加隔热层之前，使用过滤工具仅选择风管管段、管件或软风管。
2. 单击“修改 | 风管”选项卡 “风管隔热层”面板 （添加隔热层）。
3. 在“添加风管隔热层”对话框中，选择所需的“隔热层类型”并输入所需的厚度。
   提示： 要修改隔热层的类型属性，请单击“编辑类型”。

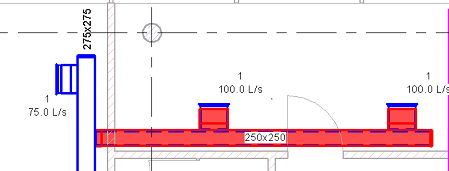

4. 单击“确定”。



   注： 冲突检查将检测因向管网添加隔热层而引发的冲突。

编辑管网上的隔热层

1. 在绘图区域中，选择要修改的管网。
2. 单击“修改 | 风管”选项卡 “风管隔热层”面板 （编辑隔热层）。
3. 在“属性”选项板中，指定隔热层厚度，然后单击“应用”。
   提示： 要修改隔热层的类型属性，请单击“编辑类型”。

删除管网中的隔热层

在管网上添加、编辑或删除隔热层

1. 在绘图区域中，选择要修改的管网。
2. 单击“修改 | 风管”选项卡 “风管隔热层”面板 （删除隔热层），然后在确认对话框中，单击“是”。

遵循前述步骤，并使用功能区“风管隔热层”面板上的命令。
