每个平面图都具有“视图范围”属性，该属性也称为可见范围。 视图范围是可以控制视图中对象的可见性和外观的一组水平平面。 水平平面为“顶部平面”、“剖切面”和“底部平面”。 顶剪裁平面和底剪裁平面表示视图范围的最顶部和最底部的部分。 剖切面是确定视图中某些图元可视剖切高度的平面。 这三个平面可以定义视图范围的主要范围。
“视图深度”是主要范围之外的附加平面。 可以设置视图深度的标高，以显示位于底裁剪平面下面的图元。
默认情况下，视图深度与底部重合。
示例

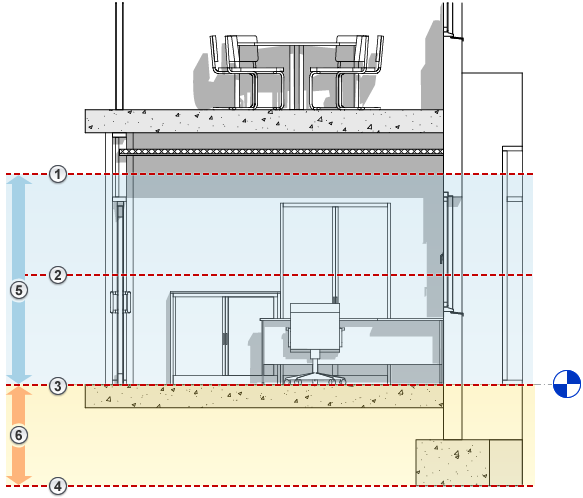

下图从立面视图角度显示平面视图的视图范围：顶部
、剖切面
、底部
、偏移量
、主要范围
和视图深度
。

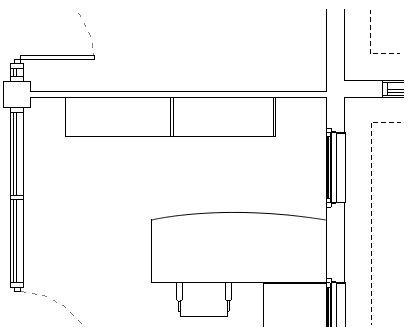

下图显示了此视图范围的实际平面视图。
视图范围外的图元不会显示在该视图中。 除非您将视图基线设置为视图范围之外的标高。 有关“基线”视图属性的详细信息，请参见视图属性。
如何针对视图范围绘制图元？
- 属于主要范围内的未截断图元以图元的投影线样式绘制。
- 被截断的图元以图元的截面线样式绘制。 注： 并不是所有的图元都会显示为被截断。
要确定哪些图元可以显示为被截断，请参见管理族可见性和详细程度。
- 视图深度内的图元会以超出线样式绘制。

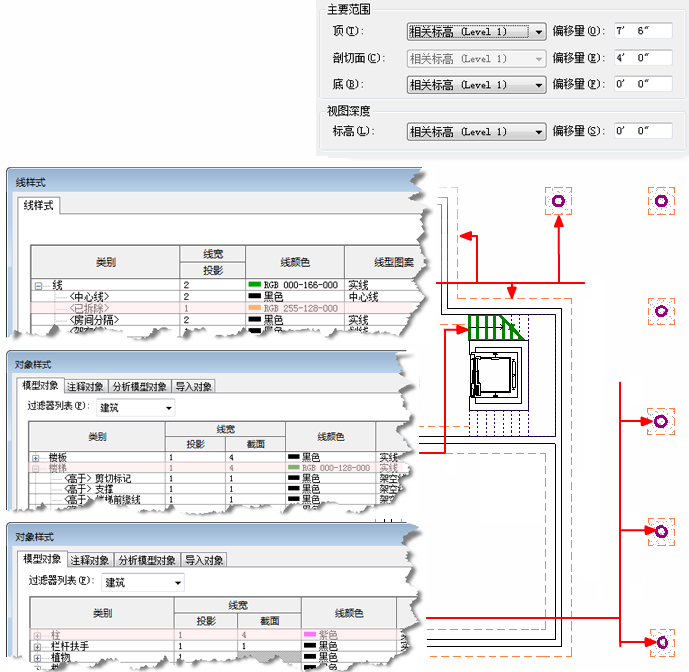

样例
其他视图范围规则
- 对于严格低于剖切面的图元（但至少部分仍在视图范围之内），从上方查看时是可见的。 构件将根据“平面/天花板平面视图”的“族图元可见性设置”进行显示。 请参见管理族可见性和详细程度。
- 小于 6 英尺（使用公制单位时为 2 米）的墙不会被截断，即使它们与剖切面相交。
从边界框的顶部到主视图范围的底部测得的结果为 6 英尺。 例如，如果创建顶面倾斜的墙，则当墙顶部与主视图范围底部之间的距离为 6 英尺时，将在剖切面上剪切墙。 当墙顶部不足 6 英尺时，整个墙显示为投影，即使是与剖切面相交的区域也是如此。 将墙的“墙顶定位标高”属性指定为“未连接”时，始终会出现此行为。
- 少数图元位置高于剖切面（但部分低于顶剪裁平面）的对象类别，也会显示在平面中。 这些类别包括窗、橱柜和常规模型。 这些对象是从上方进行显示的。
- 位于视图范围之外的模型图元通常不会显示在视图中。 但是，楼板、楼梯、坡道，以及位于楼板上或安装在楼板上的构件（如家具）等，则是例外。 这些对象即使稍低于视图范围也仍然会显示。
当底部在主视图范围底部的允差范围内时，将显示对应的封檐带、檐沟和楼板边缘。
位于视图范围之外的楼板、结构楼板和基础底板使用一个调整后的范围，比主要范围的底部低 4 英尺（约 1.22 米）。 如果楼板在该调整范围内，楼板将以“超出”线样式绘制。
- 天花板投影平面 (RCP) 视图的可见性与平面视图类似，但从下面查看和镜像时显示的对象除外。
