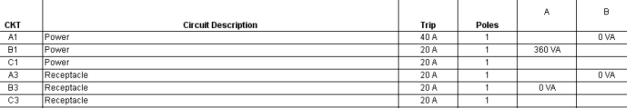

线路名称显示在使用指定的线路数和命名约定的配电盘明细表中。
“按相位”选项与按相位命名线路的三个电气设置配合使用。对这些设置所做的任何修改均反映在线路命名中（当选择“按相位”时）。例如，标签 A、B 和 C 可以修改为 R、S 和 T。
按相位命名线路
“按相位命名线路”通常用于单列分支配电盘和开关板。
注： 线路名称显示在配电盘明细表、常规明细表和线路属性中。
- 在绘图区域中，选择配电盘。
- 单击“修改电气设备”选项卡
（属性）。 - 在“属性”选项板中的“电气 - 线路”下，单击“线路命名”的值，然后选择命名约定。
可以使用以下线路命名约定：“配电盘名称”、“带前缀”、“标准”和“按相位”。
| 标准 | |
|---|---|
| 1 | 2 |
| 3 | 4 |
| 5 | 6 |
| 配电盘名称 | |
|---|---|
| P1-C1 | P1-C2 |
| P1-C3 | P1-C4 |
| P1-C5 | P1-C6 |
| 按相位 | |
|---|---|
| R1 | R2 |
| S1 | S2 |
| T1 | T2 |
