控制尺寸标注箭头的显示行为

如果尺寸标注线段过短,无法将尺寸标注线的箭头标记容纳在尺寸标注线内,箭头会自动移到尺寸标注线外并翻转方向。 使用线性、角度和径向尺寸标注时会发生这种情况。 对于径向尺寸标注,当尺寸标注线(半径)比箭头的长度短时,箭头会翻转。

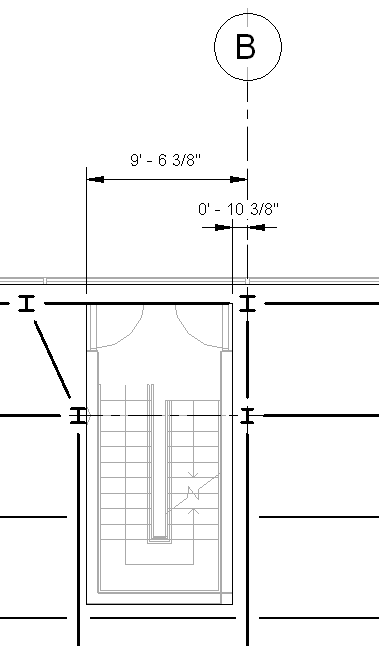

下图显示的是带有箭头记号标记的两个尺寸标注。 较大尺寸标注的尺寸标注线长度足以容纳箭头,所以箭头显示在尺寸标注线内。 较小尺寸标注的尺寸标注线长度无法容纳箭头,所以箭头显示在尺寸标注线外。

样例

Revit Structure

样例

另外,当邻近线段太短而无法容纳箭头时,多段尺寸标注线会做出反应。 发生这种情况时,短线段链的端点会翻转,内部尺寸界线会显示在尺寸标注属性中指定的内部记号标记类型。 在下图中,尺寸标注箭头翻转到尺寸标注线的外部,尺寸界线则显示指定的记号标记(对角线)。

有关修改尺寸标注线的记号标记的信息,请参见修改尺寸标注线记号标记

要控制尺寸标注箭头记号标记的显示行为,请执行下列步骤:

  1. 在绘图区域中,选择尺寸标注。
  2. “属性”选项板上,单击 (编辑类型)。
  3. 在“类型属性”对话框的“图形”下,编辑下列内容:
    • 翻转的尺寸标注延长线:尺寸标注箭头翻转时,该参数将控制翻转箭头外的尺寸标注线的长度。 长度是从箭头末端开始测量的。
    • 内部记号标记:当尺寸标注线的邻近线段太短而无法容纳箭头时,指定内部尺寸界线的记号标记显示的方式。 发生这种情况时,短线段链的端点会翻转,内部尺寸界线会显示指定的内部记号标记。
    注: 只有将记号标记类型设置为箭头时,才会启用这些参数。
  4. 单击“确定”。
